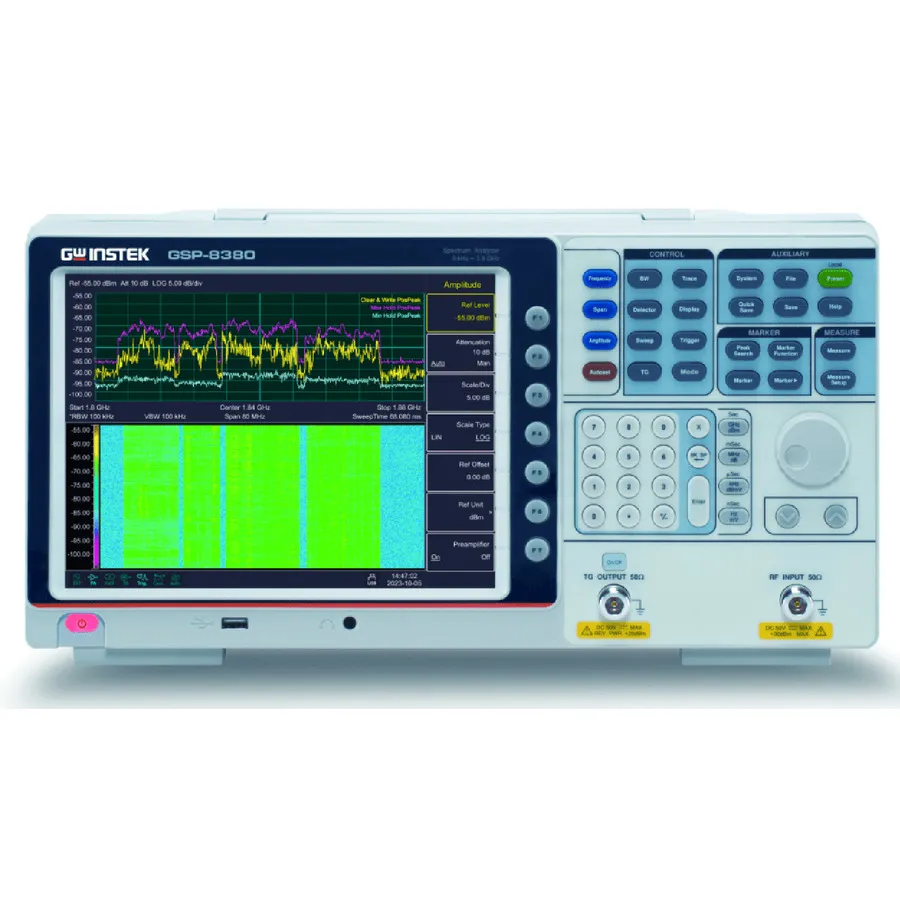

GW Instek GSP-8380TG Spectrum Analyzer

Огляд

GW Instek GSP-8380TG — стаціонарний спектральний аналізатор серії GSP-8000, що поєднує частотний діапазон від 9 кГц до 3.8 ГГц з вбудованим генератором відстеження. Ідеальний для освіти, досліджень та розвитку RF продуктів, він забезпечує високороздільні вимірювання з 10.4-дюймовим XGA дисплеєм та множинними інтерфейсами зв'язку. Прилад включає 20dB підсилювач для підвищеної чутливості та комплексні функції вимірювання для тестування RF компонентів та систем.

Основні характеристики

• Частотний діапазон: 9 кГц до 3.8 ГГц з генератором відстеження (100 кГц–3.8 ГГц)
• Вихід генератора відстеження: -40 dBm до 0 dBm
• Resolution bandwidth: 1 Гц до 1 МГц у кроках 1-3-5-10
• Video bandwidth: 10 Гц до 3 МГц у кроках 1-3-5-10
• Фазовий шум: -104 dBc/Hz
• Чутливість: -160 dBm/Hz типова з 20dB підсилювачем
• Вбудована AM/FM демодуляція, вимірювання потужності каналу та функція Time Spec
• Функції вимірювання: ACPR/OCBW/CHPW, NdB BW, Pass-fail, лічильник частоти, маркер шуму
• 10.4-дюймовий TFT LCD дисплей з XGA роздільною здатністю (1024×768)
• Інтерфейси зв'язку: LAN, USB Host/Device
• Опціональний фільтр EMI

Комплектація

• Прилад
• Силовий кабель
• Посібник з безпеки
• USB кабель

Застосування

• Освіта та навчання методам RF вимірювання
• Дослідження та R&D перевірка RF продуктів
• Виробництво та розвиток тестування RF компонентів
• Спектральний аналіз та характеризація сигналу
