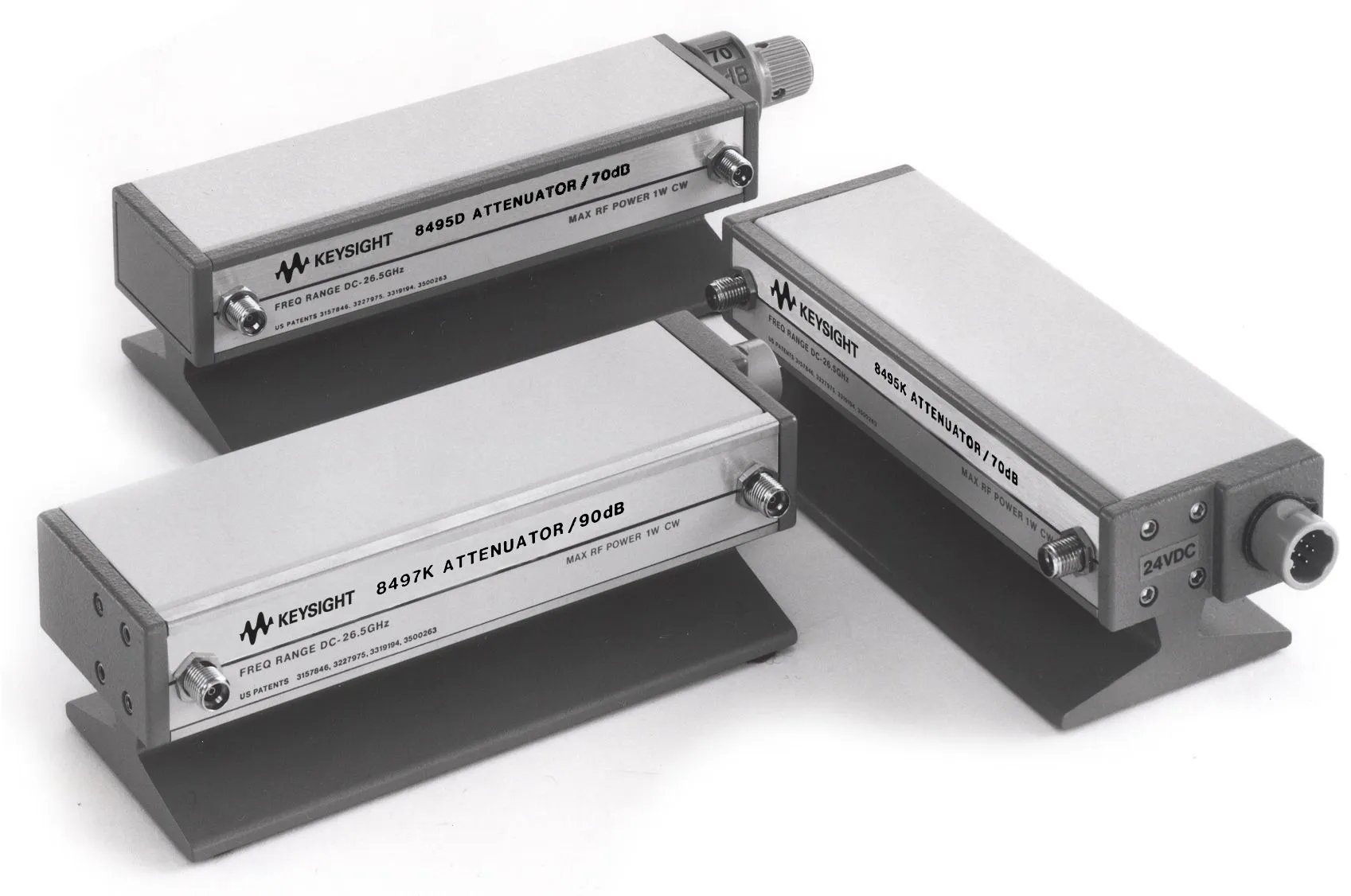

Keysight 8497K Programmable Step Attenuator

Огляд

Keysight 8497K — програмований ступінчастий аттенюатор з діапазоном від DC до 26,5 ГГц, який забезпечує винятково високу повторюваність та надійність. Він надає атенюацію від 0 до 90 дБ ступенями по 10 дБ з прецизійними позолоченими пружинами листового типу, що забезпечують термін служби більше 5 мільйонів циклів. З максимальним часом перемикання 20 мс, він ідеально підходить для високочастотних RF та мікрохвильових автоматизованих тестових систем, які потребують точного контролю та швидкого перемикання.

Основні характеристики

• Діапазон частот: DC до 26,5 ГГц
• Атенюація: 0-90 дБ ступенями по 10 дБ
• Втрати вставлення на 0 дБ: 0,4 дБ + 0,09 дБ/ГГц
• Повторюваність: 0,01 дБ типово до 18 ГГц, ±0,05 дБ максимум до 26,5 ГГц
• Максимальний коефіцієнт відбиття: 1,25 до 6 ГГц, 1,45 до 12,4 ГГц, 1,6 до 18 ГГц, 1,8 до 26,5 ГГц
• Максимальна потужність RF на вході: 1 Вт середня, 100 Вт імпульсна
• З'єднувач: 3,5 мм female
• Опціональний з'єднувач APC-3.5mm (f) (Option 004)
• Розм програмування: 12-pin Viking або опціональний 14-pin DIP
• Термін служби: 5 мільйонів циклів на розділ
• Час перемикання: максимум 20 мс включаючи усталення контакту
• Калібрувальні дані NIST доступні (Option UK6)

Застосування

• Високочастотні RF та мікрохвильові тестові системи
• Автоматизовані системи вимірювання та контролю
• Точна атенюація в тестовій автоматизації
