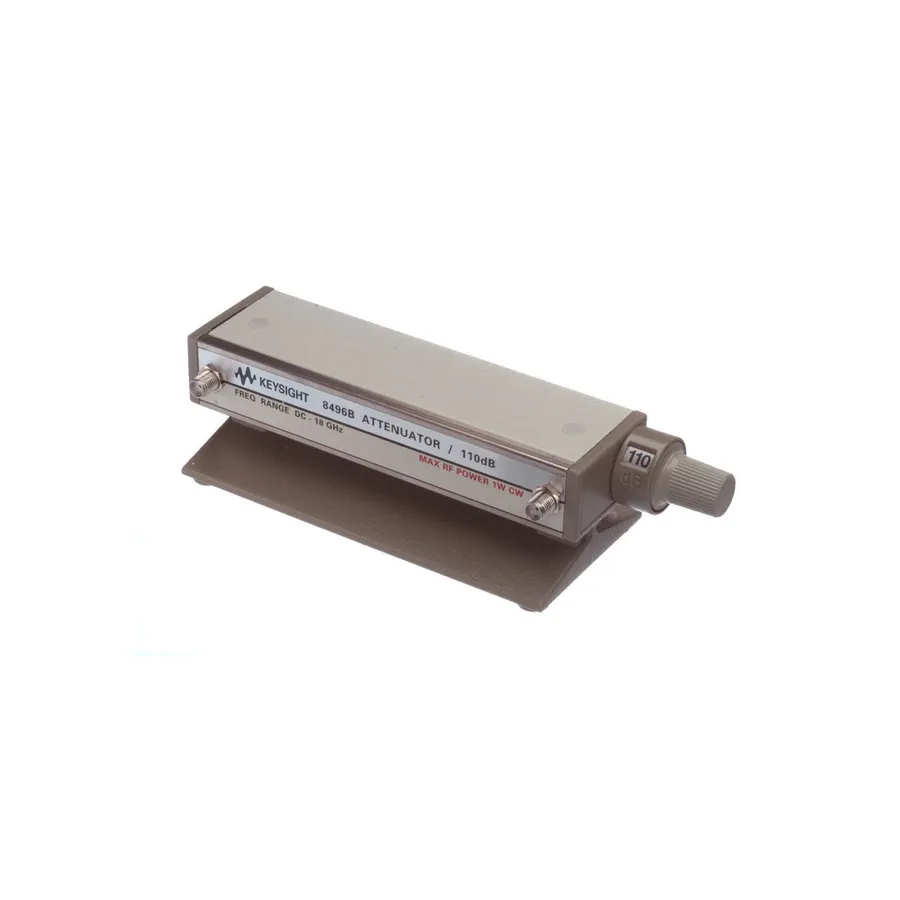

Keysight 8496B/001 Manual Step Attenuator

Огляд

Keysight 8496B/001 — ступінчастий атенюатор для точних RF вимірювань від DC до 18 ГГц. Забезпечує атенюацію у діапазоні 0-110 дБ з 10 дБ кроком з винятковою повторюваністю та надійністю. Золотисті листяні пружини забезпечують тривалий час роботи з мінімальною деградацією виконання протягом мільйонів циклів.

Основні характеристики

• Діапазон частот: DC до 18 ГГц
• Діапазон атенюації: 0-110 дБ з кроком 10 дБ
• Повторюваність: 0,01 дБ (типово)
• Вставне затухання: 0,6 дБ + 0,09 дБ/ГГц на 0 дБ
• Максимальне КСВ: 1,5 (1,5-8 ГГц), 1,6 (8-12,4 ГГц), 1,9 (12,4-18 ГГц)
• Ресурс: понад 5 млн циклів на секцію
• Потужність: 1 Вт (усереднено), 100 Вт (пікова)
• Роз'єм: Type-N (самиця)
• Калібрування за NIST доступне (Option UK6)

Застосування

• Точні RF та мікрохвильові вимірювання
• Характеризація та валідація компонентів
• Контроль рівня сигналу в тестових системах
• Калібрування та еталони вимірювання
