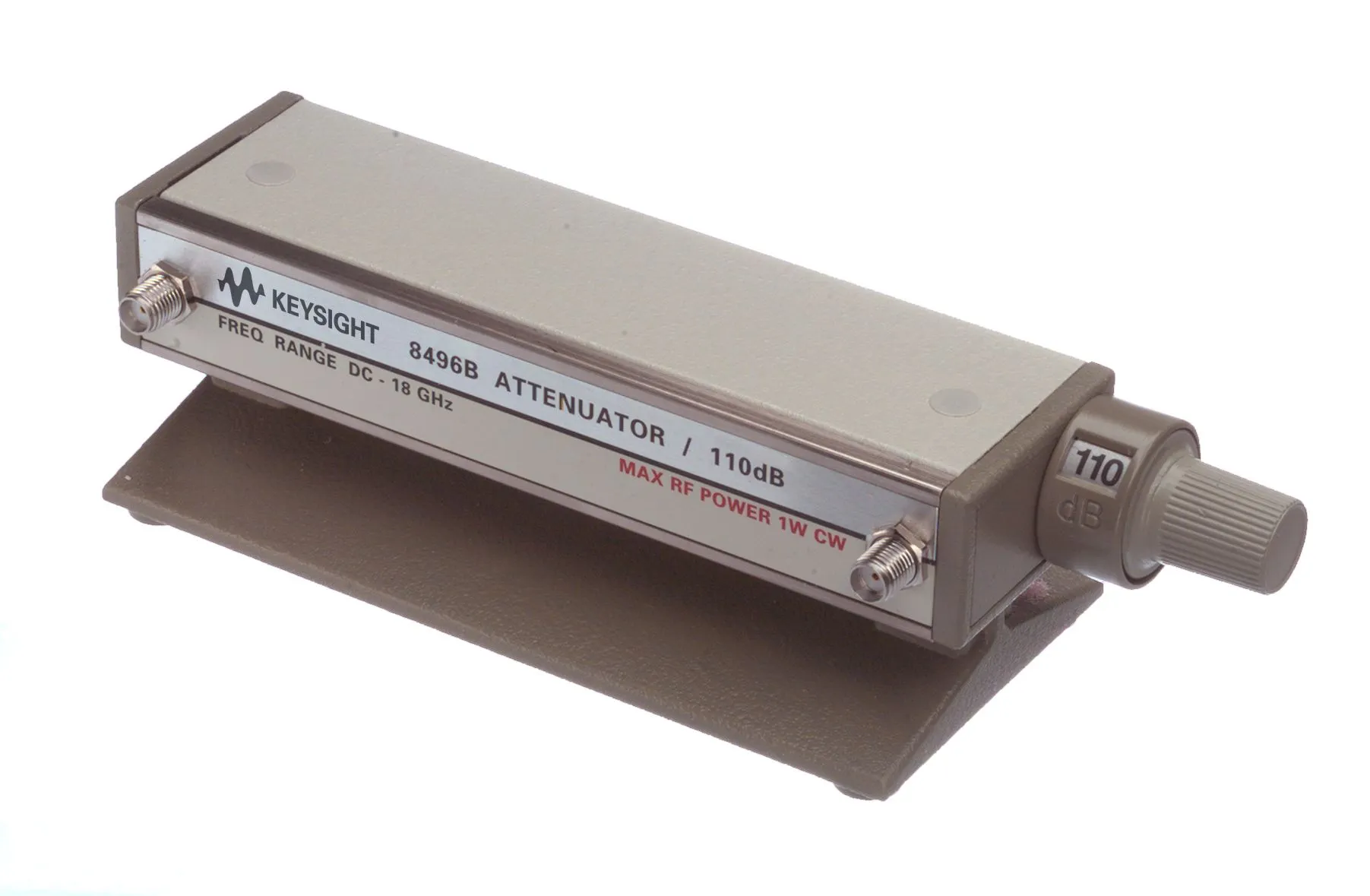

Keysight 8496B Manual Attenuator

Огляд

Keysight 8496B — це прецизійний ручний кроковий аттенюатор, розроблений для RF та мікрохвильових застосувань до 18 ГГц. Він забезпечує затухання від 0 до 110 дБ з кроком 10 дБ з виключною повторюваністю та надійністю. Прецизійні позолочені листові пружини забезпечують тривалий термін служби з мінімальною деградацією характеристик.

Основні характеристики

• Діапазон частот: dc–18 ГГц
• Діапазон затухання: 0–110 дБ з кроком 10 дБ
• Втрата вставлення при 0 дБ: 0,6 дБ + 0,09 дБ/ГГц
• Максимальний ХВСР: 1,5 (dc–8 ГГц), 1,6 (8–12,4 ГГц), 1,9 (12,4–18 ГГц)
• Повторюваність: 0,01 дБ типова, 0,03 дБ макс. на 5 млн циклів
• Максимальна RF потужність на вході: 1 Вт середня, 100 Вт пікова
• Опції роз'ємів: Type-N female, SMA female, APC-7
• Тривалість служби: 5 млн циклів на секцію

Застосування

• RF та мікрохвильові вимірювання та тестування
• Калібрування системи та послаблення сигналу
• Каскадні конфігурації для розширеного динамічного діапазону
