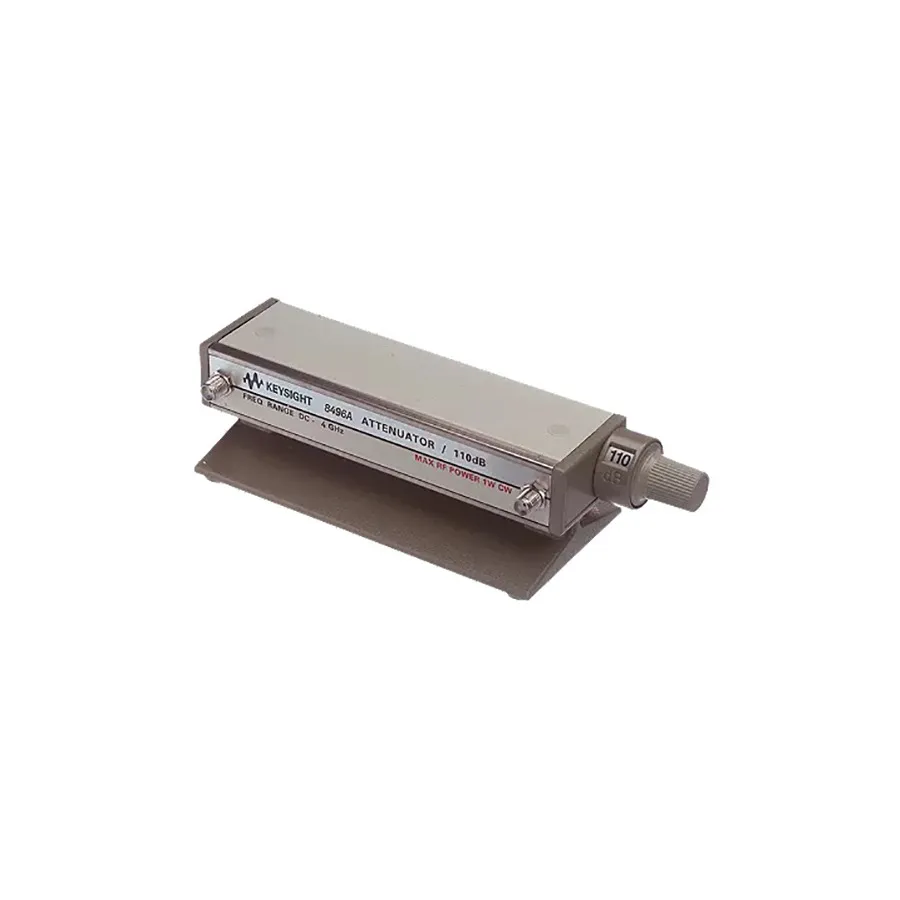

Keysight 8496A/001 Manual Attenuator

Огляд

Keysight 8496A/001 - ручний аттенюатор з діапазоном частот dc до 4 GHz, оснащений роз'ємниками Type-N female. Він забезпечує виключну повторюваність та надійність для застосування в тестуванні та вимірюванні RF. Аттенюатор пропонує керування в кроках по 10 dB від 0 до 110 dB, з прецизійними золотими листовими пружинами, що забезпечують довгий термін служби та дуже високу повторюваність (типово 0,01 dB).

Основні характеристики

• Частотний діапазон: dc до 4 GHz
• Діапазон ослаблення: 0 до 110 dB в кроках по 10 dB
• Вставка втрат при 0 dB: 0,6 dB + 0,09 dB/GHz
• Максимальне КХВ: 1,5
• Повторюваність: 0,01 dB типово, 0,03 dB максимум на секцію
• Термін служби: понад 5 мільйонів циклів перемикання на секцію
• Максимальна RF потужність: 1 W в середньому, 100 W піковою
• RF роз'ємники: Type-N female (конфігурація 001)
• NIST трасована каліброваність доступна (опція UK6)

Комплектація

• Сумісність з набором взаємозв'язків Type-N Keysight 11716A

Застосування

• Керування рівнем сигналу RF та мікрохвильових систем
• Тестування та характеризація приймачів
• Оцінка компонентів та підсистем
