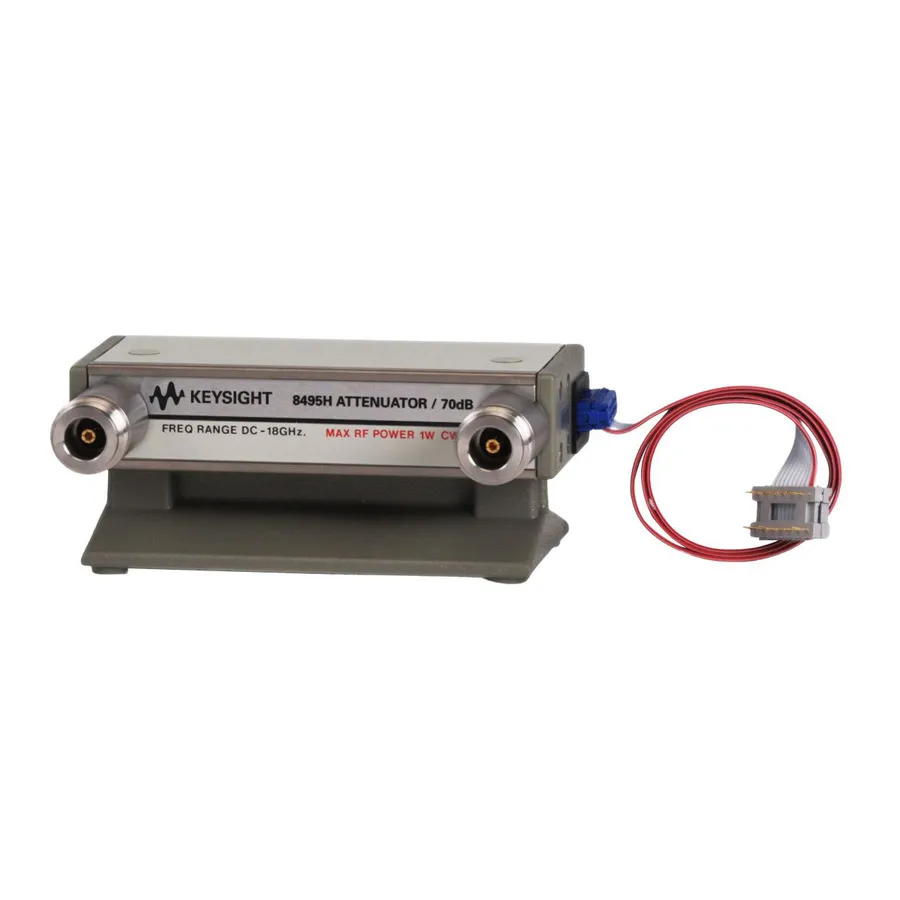

Keysight 8495H/002/024/060 Programmable Attenuator

Огляд

Keysight 8495H - програмований аттенюатор з діапазоном частот dc до 18 GHz, розроблений для застосування в тестуванні RF та мікрохвильових систем. Він забезпечує точне керування ослабленням в кроках по 10 dB від 0 до 70 dB з виключною повторюваністю та надійністю. Прецизійні золоті листові пружини забезпечують довгий термін служби та дуже високу повторюваність аттенюатора, що дозволяє точні та повторювані вимірювання протягом мільйонів циклів перемикання.

Основні характеристики

• Частотний діапазон: dc до 18 GHz
• Діапазон ослаблення: 0 до 70 dB в кроках по 10 dB
• Вставка втрат при 0 dB: 0,4 dB + 0,07 dB/GHz
• Максимальне КХВ: 1,35 (до 8 GHz), 1,5 (до 12,4 GHz), 1,7 (до 18 GHz)
• Повторюваність: типово 0,01 dB, макс 0,03 dB на секцію
• Термін служби: понад 5 мільйонів циклів перемикання на секцію
• Максимальна RF потужність: 1 W в середньому, 100 W піковою
• Максимальний час перемикання: 20 мс включаючи налаштування контакту
• Доступні RF роз'ємники: Type-N female, SMA female, APC-7
• Інтерфейс програмування: 12-pin Viking або опціональний 14-pin DIP

Застосування

• Автоматизовані системи вимірювання RF та мікрохвильових систем
• Керування рівнем сигналу та тестування ослаблення
• Характеризація приймачів і компонентів
