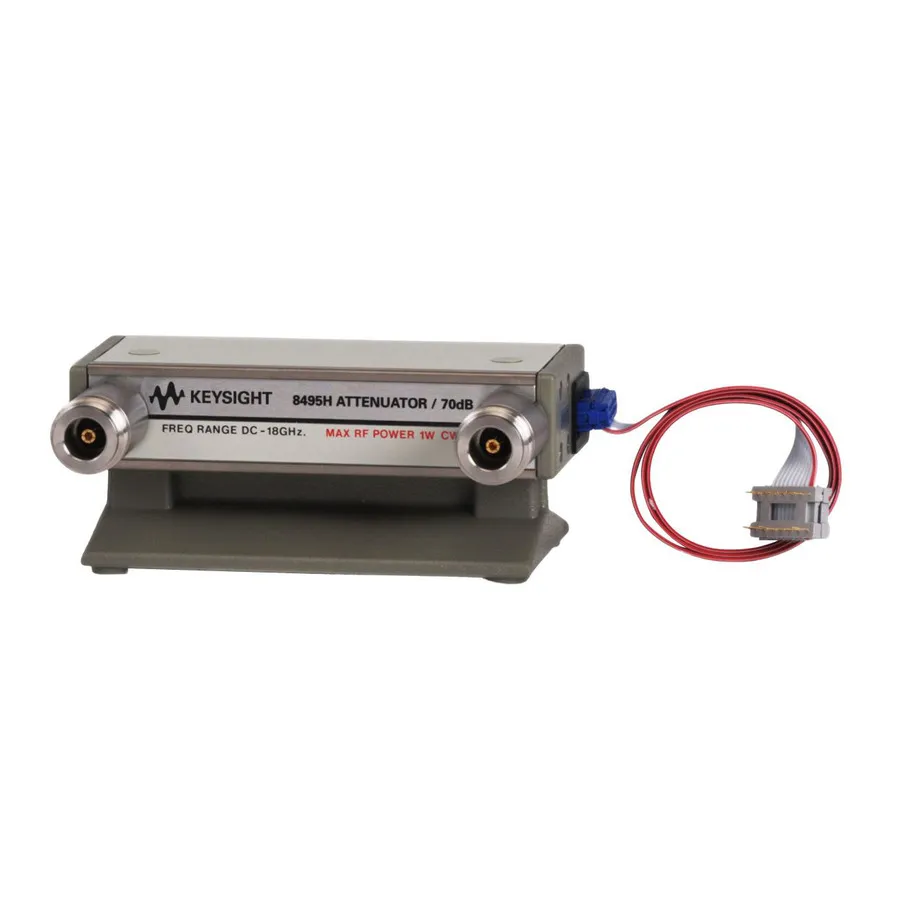

Keysight 8495H/002/016/024 Programmable Step Attenuator

Огляд

Keysight 8495H/002/016/024 — програмований аттенюатор, що працює в діапазоні від DC до 18 ГГц з роз'ємами SMA female та живленням 24 VDC. Забезпечує затухання кроками 10 дБ від 0 до 70 дБ з виняткову повторюваністю 0,01 дБ (типово). Точні позолочені дротяні пружинні контакти забезпечують довгий термін служби понад 5 мільйонів циклів. Максимальний час перемикання 20 мс (включаючи усадження контактів) прискорює автоматичне тестування.

Основні характеристики

• Діапазон частот: DC до 18 ГГц
• Затухання: 0 до 70 дБ кроками 10 дБ
• Втрата при вставленні при 0 дБ: 0,4 дБ + 0,07 дБ/ГГц
• Максимальний SWR: 1,35 до 8 ГГц, 1,5 до 12,4 ГГц, 1,7 до 18 ГГц
• Повторюваність: 0,03 дБ макс, 5 мільйонів циклів на секцію (типово)
• Максимальна потужність ВЧ сигналу: 1 Вт (у середньому), 100 Вт (пік)
• Роз'єм ВЧ: роз'єми SMA female
• Напруга живлення: 24 VDC
• Програмний роз'єм: 12-контактний Viking або опціональний 14-контактний DIP

Застосування

• ВЧ та мікрохвильові тести та вимірювання
• Системи автоматичного тестування
• Кондиціювання сигналу
