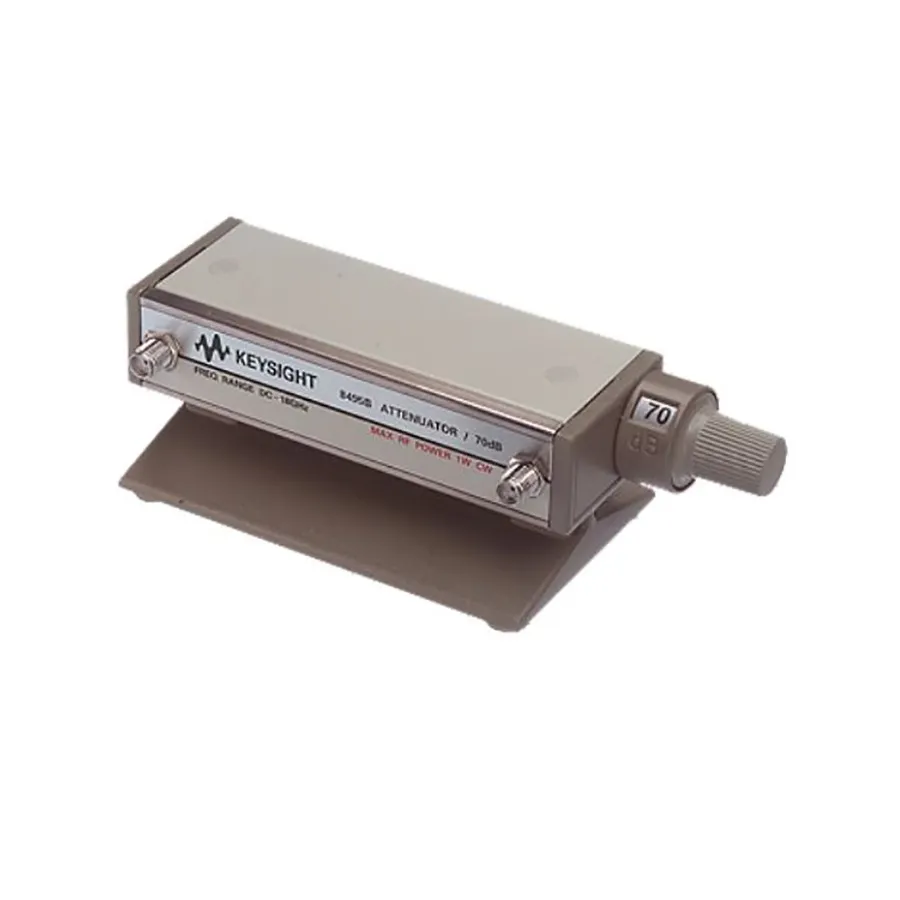

Keysight 8495B/002 Manual Step Attenuator

Огляд

Keysight 8495B — ручний ступінчастий аттенюатор, розроблений для прецизійного послаблення RF сигналів у діапазоні від постійного струму до 18 GHz. Пристрій забезпечує послаблення з кроками 10 dB в діапазоні від 0 до 70 dB з винятковою повторюваністю та надійністю. Міцна конструкція з позолоченими листовими контактами розрахована на більше ніж 5 мільйонів циклів.

Основні характеристики

• Частотний діапазон: dc до 18 GHz
• Послаблення: 10 dB ступені, 0–70 dB
• Повторюваність: типово 0.01 dB
• Втрати включення: 0.4 dB + 0.07 dB/GHz при 0 dB
• КСВ: 1.35–1.7 залежно від частотного діапазону
• Позолочені листові контакти, понад 5 мільйонів циклів
• Максимальна потужність RF: 1 W (середня), 100 W (пікова)
• Опціональна калібрувальна інформація, відстежувана NIST (Option UK6)
• Роз'єми SMA (самиця)
• Модульна конструкція для послідовного з'єднання через набір Keysight 11716C

Застосування

• Вимірювання та регулювання RF потужності
• Калібрування аналізаторів мережі
• Регулювання посилення системи та дослідження втрат
• Виробничі та лабораторні тестові системи
