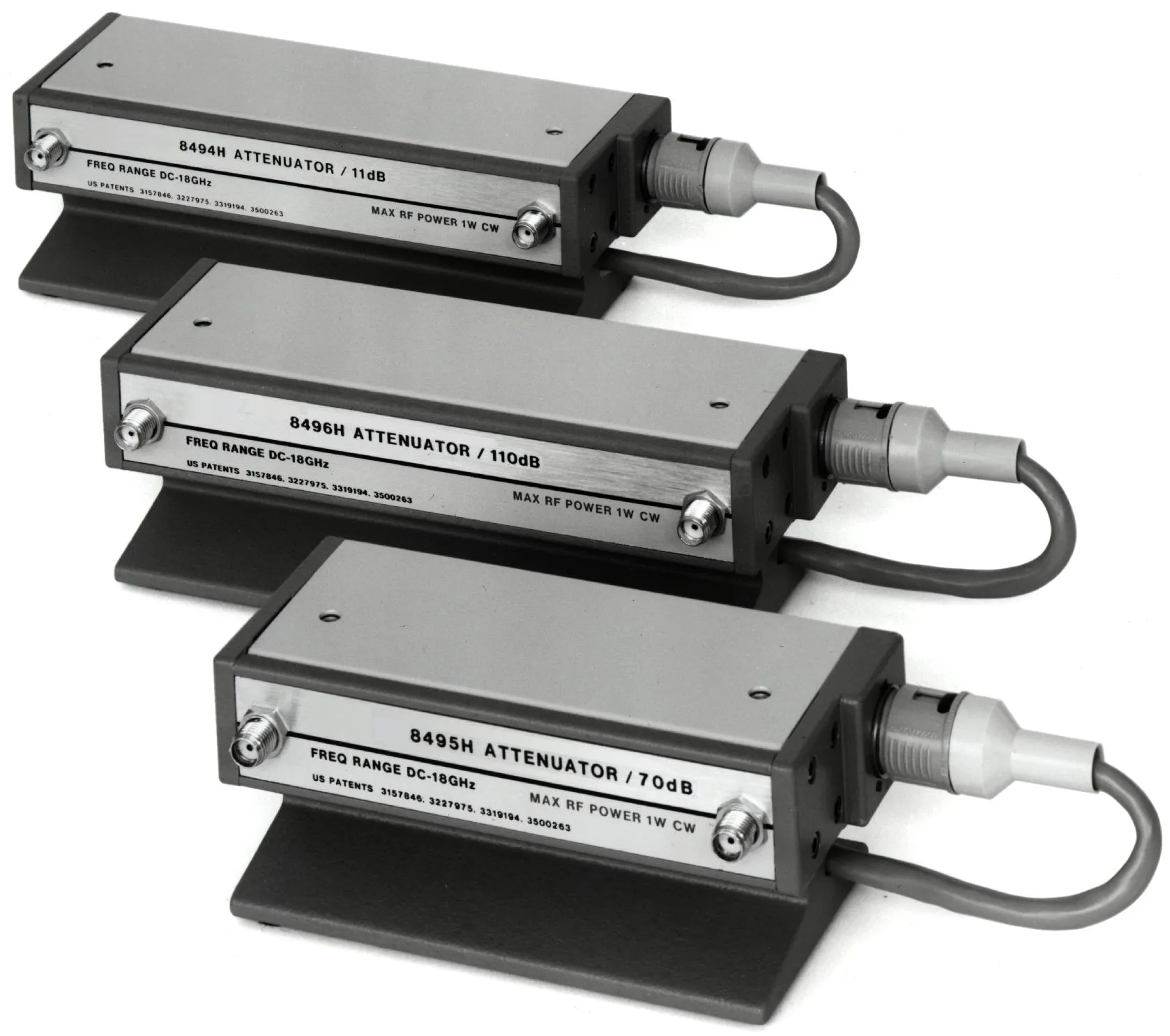

Keysight 8494H програмований крокуватий атенюатор

Огляд

Keysight 8494H — програмований крокуватий атенюатор, що забезпечує точне затуління сигналу RF у діапазоні dc до 18 ГГц. Забезпечує затуління у кроках 1 дБ від 0 до 11 дБ з винятковою повторюваністю та надійністю. Позолочені листові пружини забезпечують понад 5 мільйонів циклів роботи з мінімальною варіацією продуктивності.

Основні характеристики

• Діапазон частот: dc до 18 ГГц
• Затуління: 0 до 11 дБ кроками 1 дБ
• Вносна втрата при 0 дБ: 0,6 дБ + 0,09 дБ/ГГц
• Максимальне КСВ: 1,5 до 8 ГГц, 1,6 до 12,4 ГГц, 1,9 до 18 ГГц
• Повторюваність: типово 0,01 дБ, максимально 0,03 дБ на секцію протягом 5 мільйонів циклів
• Час перемикання: максимально 20 мс
• Максимальна потужність RF на вході: 1 Вт в середньому, 100 Вт у імпульсі
• Варіанти розʼєму: Type-N жіночий, SMA жіночий або APC-7
• Роз'єм програмування: 12-pin Viking або опціональний 14-pin DIP
• Доступна NIST-калібрована калібрування (Опція UK6)

Застосування

• Широкосмугове RF та мікрохвильове тестування
• Керування та затуління рівня сигналу на високих частотах
• Системи точних вимірювань до 18 ГГц
