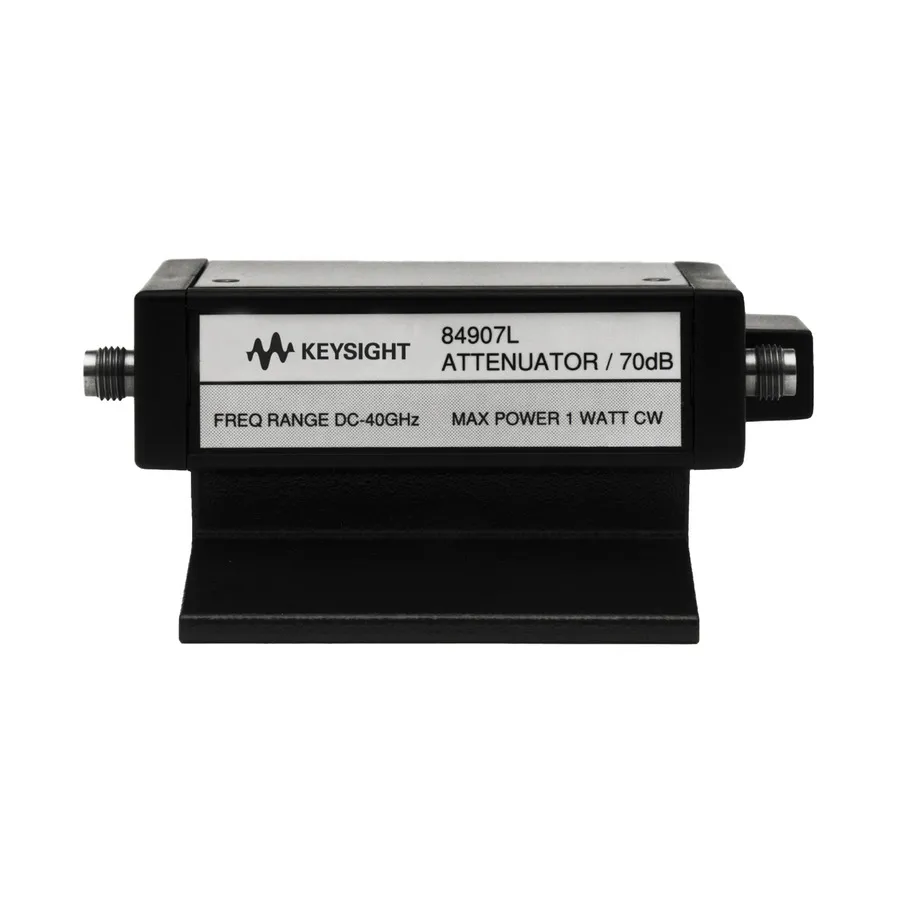

Keysight 84907L Programmable Step Attenuator

Огляд

Keysight 84907L програмовий ступінчастий аттенюатор встановлює нові стандарти розміру та продуктивності. Він забезпечує коаксіальні вимірювання до 40 ГГц у компактному надійному корпусі з повторюваністю краще за 0,03 дБ та відмінним терміном служби комутації понад 5 мільйонів циклів на секцію. Прилад досягає високої точності атенюації та низького коефіцієнта стійності хвилі за допомогою мініатюрних тонкоплівкових карт атенюаторів з високостабільного нітриду танталу на сапфіровій підкладці, з видатним вставним затуханням 2,4 дБ при 40 ГГц.

Основні характеристики

• Діапазон частот: постійний струм до 40 ГГц
• Діапазон атенюації: 0–70 дБ кроком 10 дБ
• Вставне затухання при 0 дБ: 0,6 дБ + 0,03 дБ/ГГц
• Максимальний коефіцієнт стійності хвилі (SWR): 1,25 до 12,4 ГГц, 1,5 до 34 ГГц, 1,7 до 40 ГГц
• Повторюваність: максимум 0,03 дБ, 5 мільйонів циклів на секцію, типово
• Максимальна потужність RF на вході: 1 Вт середня, 50 Вт пікова
• Тип роз'єму: 2,4 мм жіночий
• Роз'єм програмування: 10-штирьковий сокет

Застосування

• RF та мікрохвильове тестування та вимірювання
• Системи автоматизованого тестування
• Високочастотна атенюація сигналу
• Прецизійне тестування та валідація компонентів
