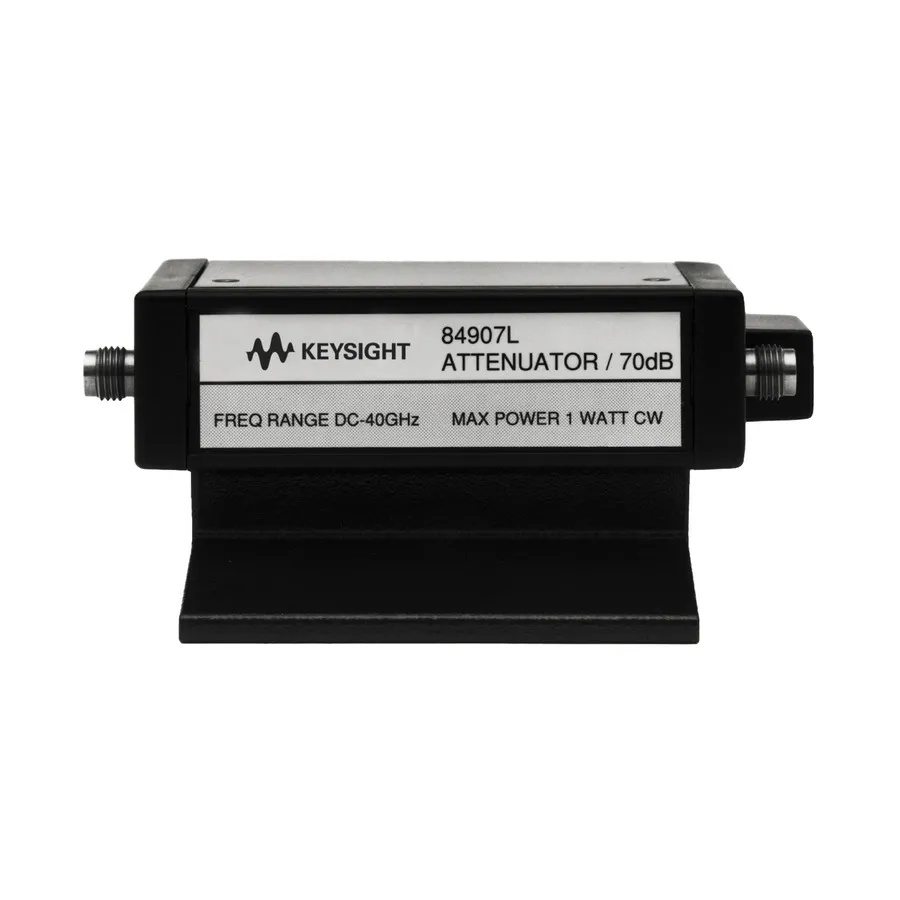

Keysight 84907L Programmable Step Attenuator

Огляд

Keysight 84907L програмовий ступінчастий аттенюатор встановлює нові стандарти розміру та продуктивності в RF та мікрохвильовому тестуванні. Він забезпечує коаксіальні вимірювання до 40 ГГц у компактному надійному корпусі з винятковою повторюваністю краще за 0,03 дБ. Прилад на 35 відсотків менший за порівнювальні моделі, забезпечуючи відмінну інтеграцію у тестові приладу та системи автоматизованого тестування.

Основні характеристики

• Діапазон частот: постійний струм до 40 ГГц
• Діапазон атенюації: 0–70 дБ кроком 10 дБ
• Вставне затухання при 0 дБ: 0,6 дБ + 0,03 дБ/ГГц
• Максимальний коефіцієнт стійності хвилі (SWR): 1,25 до 12,4 ГГц, 1,5 до 34 ГГц, 1,7 до 40 ГГц
• Повторюваність: максимум 0,03 дБ, 5 мільйонів циклів на секцію, типово
• Максимальна потужність RF на вході: 1 Вт середня, 50 Вт пікова
• Тип роз'єму: SMA сумісні 2,92 мм
• Роз'єм програмування: 10-штирьковий сокет

Застосування

• Високочастотні RF та мікрохвильові вимірювання
• Інтеграція у системи автоматизованого тестування
• Атенюація сигналу в прецизійному тестуванні
• Характеризація та валідація компонентів
