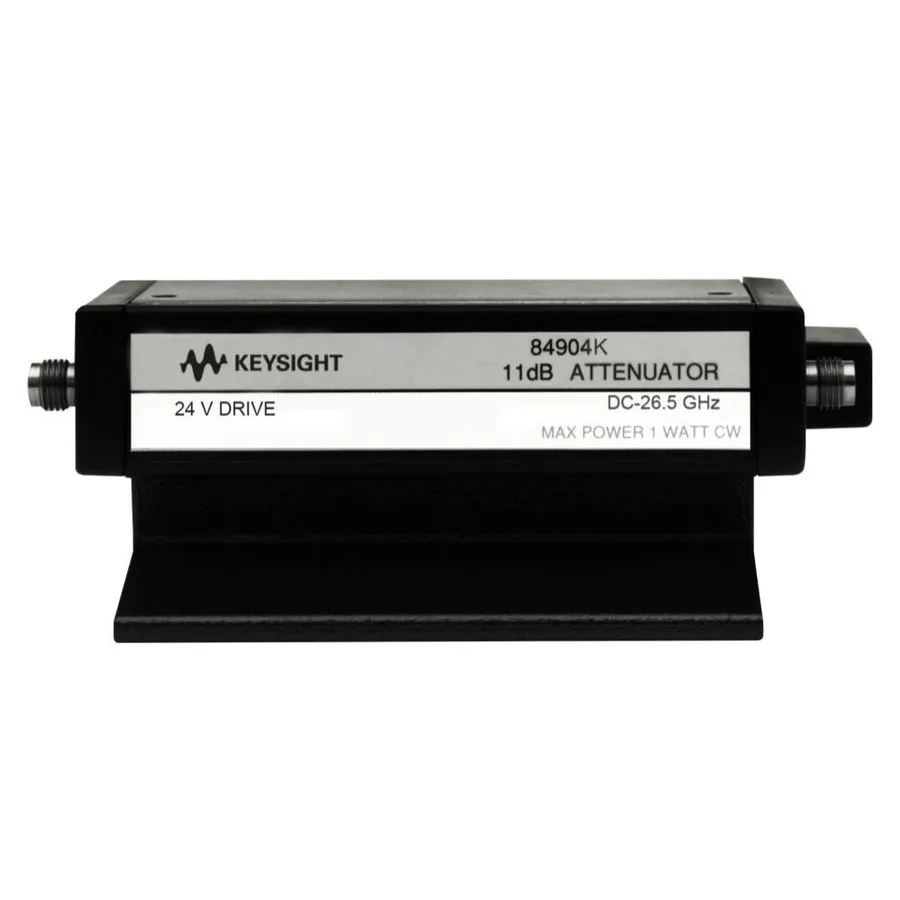

Keysight 84904K/004/024 Programmable Step Attenuator

Огляд

Keysight 84904K — програмований ступінчастий аттенюатор для точних RF та мікрохвильових вимірювань від DC до 26.5 GHz. Використовуючи мініатюрні тонкоплівкові карти аттенюації на сапфіровій основі, він забезпечує винятковою точністю аттенюації та низькою VSWR в компактній формі, що на 35% менша за попередні покоління, з менш ніж 2 dB втратою внесення на 26.5 GHz.

Основні характеристики

• Діапазон частот: DC до 26.5 GHz (або DC до 40 GHz з опціональною калібруванням)
• Діапазон аттенюації: 0 до 11 dB ступенями 1 dB (доступні опціональні конфігурації 70 dB або 90 dB)
• Висока повторюваність: максимум 0.03 dB з терміном служби понад 5 мільйонів циклів комутації на секцію
• Виключно низька втрата внесення: 0.8 dB + 0.04 dB/GHz при встановленні 0 dB
• Максимальна VSWR: 1.3 до 12.4 GHz, 1.7 до 26.5 GHz
• Високостабільна тонкоплівкова конструкція нітриду танталу на сапфіровій основі
• Женський 3.5 mm коннектор (опціональні конфігурації 3.5 mm самець/самиця)
• Потужність: 1 W середня, 50 W піковий RF вхід
• 10-контактна розетка інтерфейсу програмування

Застосування

• Автоматизовані системи тестування та вимірювання (ATS)
• Моніторинг сигналу та маршрутизація для точних RF/мікрохвильових застосувань
• Характеризація компонентів та аналіз мережі
• Перевірка високочастотних схем
