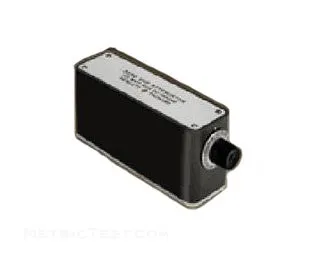

Keysight 355C Step Attenuator
Keysight 355C крокуючий аттенюатор
Запитати ціну
Keysight 355C is a precision manual step attenuator with 10 dB steps from 0 to 120 dB, operating from DC to 1 GHz with minimal phase shift.
Деталі продукту
| Модель | 355C |
| Виробник | Keysight |
| Категорія | Attenuators |
| Наявність | На замовлення |
Опис
Огляд
Keysight 355C — прецизійний ручний крокуючий аттенюатор, що забезпечує точне крокове затухання у кроків 10 dB від 0 до 120 dB у діапазоні частот від DC до 1 GHz. Мікроперемикачі з кулачком утримують короткі довжини провідів, мінімізуючи паразитні ємності та індуктивності для збереження низького зсуву фази. Компактний, міцний дизайн має жорстке розташування компонентів та екранування для запобігання паразитному захопленню та витіканню сигналу. 355C можна підключити послідовно з 355D для надання розділення 1 dB у діапазоні 0 до 132 dB.
Основні характеристики
- Діапазон частот: DC до 1 GHz
- Діапазон затухання: 0 до 120 dB у кроках 10 dB
- Втрата вставлення при 0 dB: 0,2 dB + 2,3 dB/GHz
- Максимальне КВЗ: 1,2 (250 MHz), 1,3 (500 MHz), 1,5 (1 GHz)
- Повторюваність: 0,03 dB максимум, 0,5 мільйона циклів на секцію
- Максимальна потужність RF: 0,5 W середня, 350 W пікова
- Варіанти роз'ємів: BNC самиця, Type-N самиця, TNC самиця
- Двоспрямована: будь-який контакт може бути входом або виходом
Застосування
- RF та мікрохвильові тестові системи
- Контроль та вимірювання рівня сигналу
- Калібрування аналізатора мережі
- Узгодження та оптимізація імпедансу
Характеристики
| Frequency Range | DC to 1 GHz |
| Attenuation Range | 0 to 120 dB, 10 dB steps |
| Insertion Loss at 0 dB | 0.2 dB + 2.3 dB/GHz |
| Maximum SWR | 1.2 to 250 MHz, 1.3 to 500 MHz, 1.5 to 1 GHz |
| Repeatability | 0.03 dB maximum, 0.5 million cycles per section |
| Maximum RF Input Power | 0.5 W average, 350 W peak |
| Connector Type | BNC female, optional Type-N and TNC female |
