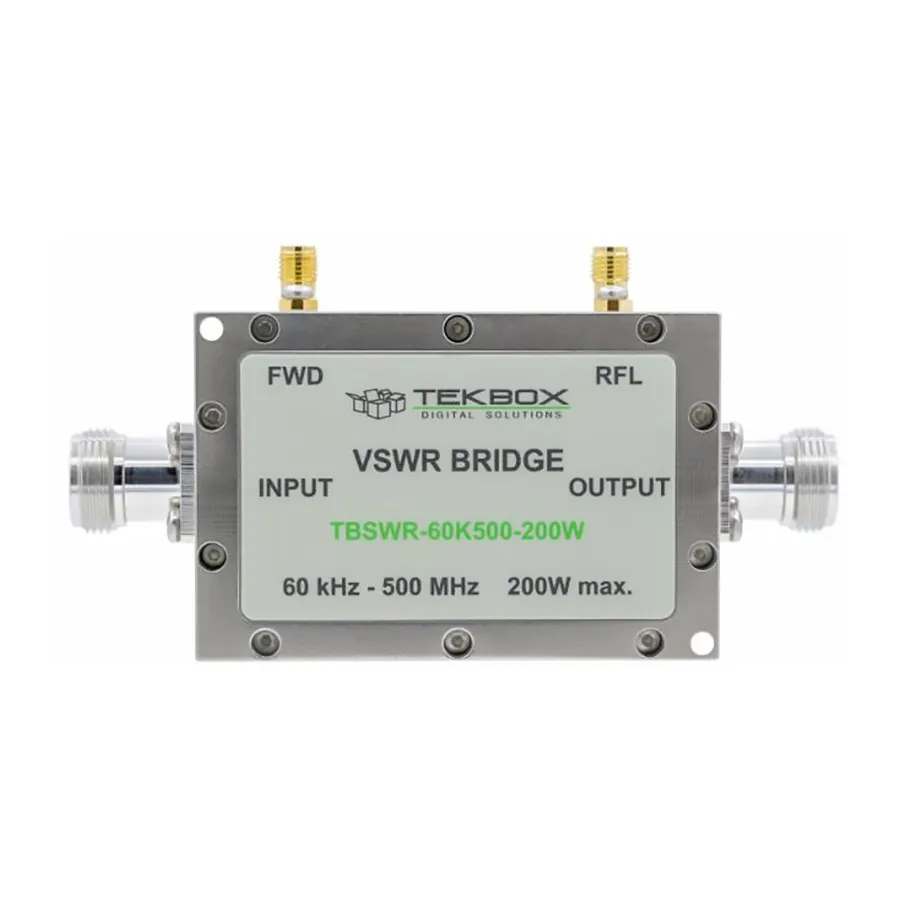

TekBox TBSWR-60K500 High Power VSWR Bridge

Огляд

TekBox TBSWR-60K500 — це міст VSWR високої потужності, розроблений для вимірювання прямої та зворотної потужності в установках для тестування стійкості EMC з зондами BCI та інших застосувань HF та VHF високої потужності. Він сполучає широкий діапазон частот і Directivity напрямленого моста з низькою Insertion loss та високою потужністю обробки спрямованого розв'язувача, що робить його ідеальним для вимірювань прямої RF потужності. Ця модель розширює діапазон на нижчі частоти (60 кГц) і підтримує більш високі рівні потужності, ніж TBSWR-200K500.

Основні характеристики

• Frequency range: 60 кГц - 500 МГц
• Directivity: >20 dB в межах діапазону частот, до >30 dB у ключових смугах
• Insertion loss: 0,15 - 0,6 dB в межах діапазону частот
• Power handling: 200 Вт CW (60 кГц–200 МГц), 100 Вт CW (200–500 МГц)
• Impedance: 50 Ω
• RF connectors: N-female through ports, SMA-female coupling ports
• Port matching: >20 dB
• Operating temperature: -20°C до +40°C

Застосування

• Вимірювання прямої та зворотної потужності при тестуванні стійкості EMC
• Вимірювання методом заміщення зонда BCI
• Вимірювання потужності на розширених низьких частотах
• Вимірювання та моніторинг високої потужності в застосуваннях HF та VHF
