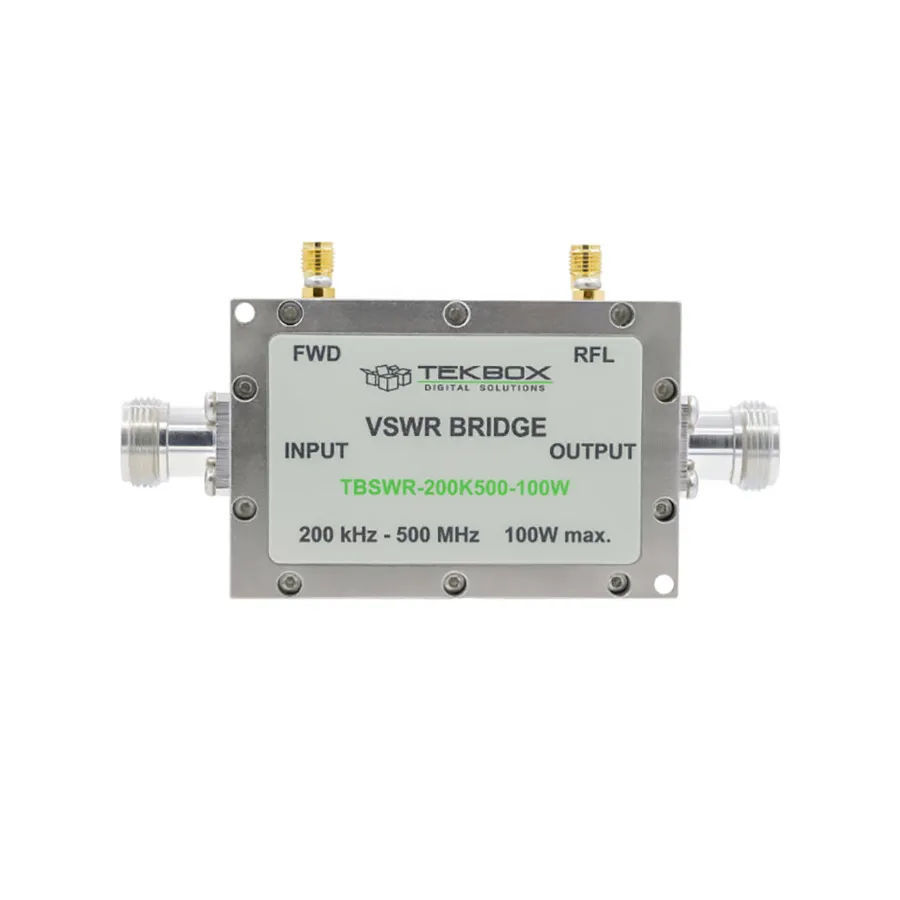

TekBox TBSWR-200K500 High Power VSWR Bridge

Огляд

TekBox TBSWR-200K500 — це міст VSWR високої потужності, розроблений для вимірювання прямої та зворотної потужності в установках для тестування стійкості EMC з зондами BCI та інших застосувань HF та VHF високої потужності. Він сполучає широкий діапазон частот і Directivity напрямленого моста з низькою Insertion loss та високою потужністю обробки спрямованого розв'язувача, що робить його ідеальним для вимірювань прямої RF потужності.

Основні характеристики

• Frequency range: 200 кГц - 500 МГц
• Directivity: >20 dB в межах діапазону частот
• Insertion loss: 0,2 - 0,7 dB в межах діапазону частот
• Power handling: 100 Вт CW (200 кГц–200 МГц), 70 Вт CW (200–500 МГц)
• Impedance: 50 Ω
• RF connectors: N-female through ports, SMA-female coupling ports
• Port matching: >20 dB
• Operating temperature: -20°C до +40°C

Застосування

• Вимірювання прямої та зворотної потужності при тестуванні стійкості EMC
• Вимірювання методом заміщення зонда BCI
• Вимірювання прямої RF потужності в застосуваннях HF та VHF
• Програми вимірювання та моніторингу високої потужності
