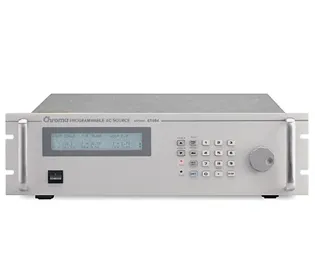

Chroma 61504 Programmable AC Source

Огляд

Chroma 61504 — програмоване джерело AC потужністю 2кВА, призначене для комплексного тестування джерел живлення, моделювання збурень в мережі та перевірки відповідності стандартам електромагнітної сумісності (EMC). Воно обладнане передовою технологією PWM для ефективної роботи та пропонує гнучкі режими виходу AC та AC+DC для різноманітних сценаріїв тестування.

Основні характеристики

• Рейтинг вихідної потужності 2кВА
• Програмований вихід напруги 0-300В
• Діапазон частоти 15Гц-1кГц
• Режим AC+DC для моделювання зміщення DC
• Програмований вихідний опір для тестування IEC 61000-3-3
• Можливість моделювання збурень в мережі (PLD)
• Моделювання провалів та варіацій частоти IEC 61000-4-11
• Синтезатор гармонік та міжгармонік для тестування IEC 61000-4-13
• Програмовані обмеження напруги та струму
• Комплексна можливість вимірювання включаючи гармоніки струму
• Високий коефіцієнт піку струму для тестування пускового струму
• Контроль фази включення та вимикання
• Вихід сигналу TTL для індикації перехідного процесу
• Операція master-slave паралельного з'єднання до 90кВА загальної потужності
• Опціональні інтерфейси GPIB, RS-232C та аналоговий програмований
• Опціональний графічний інтерфейс користувача softpanel для керування та тестування IEC

Застосування

• Кваліфікаційне тестування та перевірка конструкції джерел живлення
• Тестування відповідності IEC 61000-3 та IEC 61000-4
• Моделювання та аналіз збурень в мережі живлення
• Тестування пускового струму та перехідних процесів
• Тестування стійкості обладнання до варіацій напруги та гармонік
• Моделювання 3-фазної системи живлення з конфігурацією master-slave
