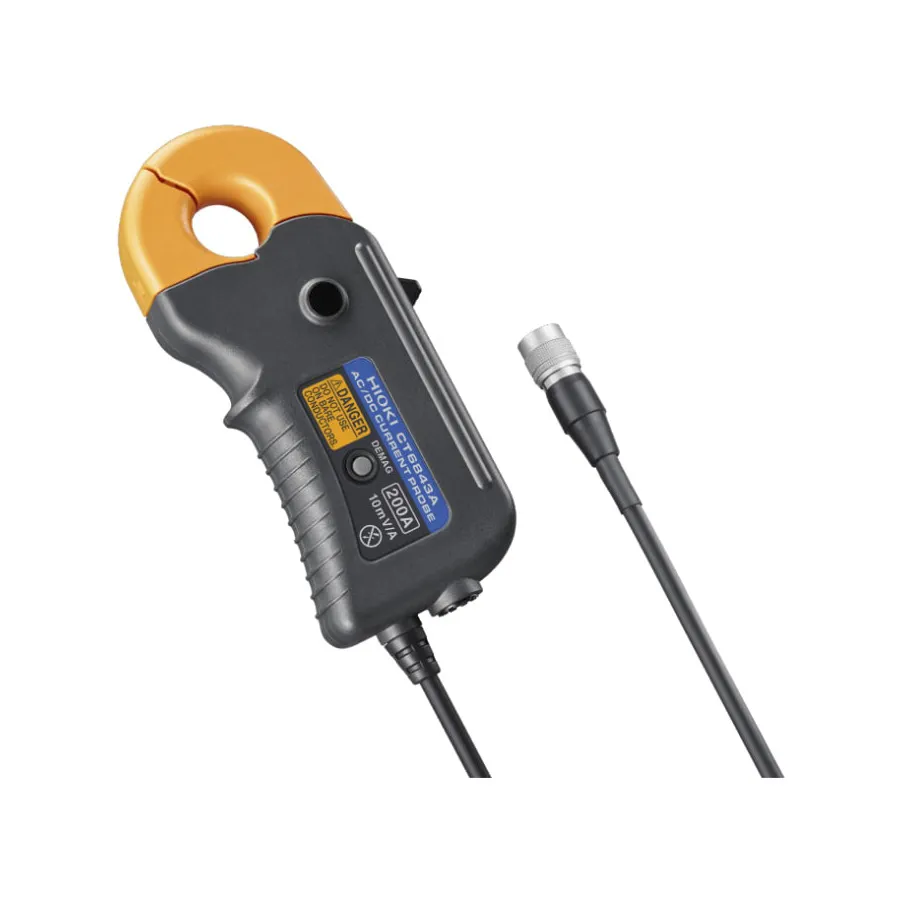

Hioki CT6843A AC/DC Current Probe

Огляд

Hioki CT6843A — це датчик струму AC/DC типу затискач на 200 A, розроблений для точного вимірювання в системах електромобілів з живленням від батареї та установках відновлюваної енергії. Як частина серії CT6840A, він забезпечує покращену точність вимірювання постійного струму в порівнянні з попередніми моделями. Конструкція затискача усує необхідність розрізання або переривання ліній схеми, дозволяючи вимірювання в експлуатуючих транспортних засобах та живих системах потужності. Він інтегрується з Hioki Power Analyzers для автоматичної корекції фази та точних розрахунків потужності.

Основні характеристики

• Частотний діапазон DC до 700 kHz для широкосмугового вимірювання струму
• Номіналь 200 A AC/DC з отвором затискача для провідників діаметром до 20 мм
• Функція автоматичної корекції фази при підключенні до Power Analyzer PW8001
• Детектування магнітного потоку для точного вимірювання постійного струму з низькою температурною чутливістю
• Живлення від приладу вимірювання
• Одноручна операція з міцним механізмом фіксації
• Широкий діапазон робочих температур -40°C до 85°C
• Придатна для паралельних вимірювань при комбінуванні з блочним датчиком CT9557

Застосування

• Вимірювання ефективності заряду та розряду батареї EV та HEV
• Тестування паливної ефективності в відповідності з WLTP без розрізання автомобільних ланцюгів
• Оцінка та тестування характеристик інвертора EV
• Оцінка та оптимізація ефективності PCS генерування PV енергії
• Вимірювання та моніторинг струму в системах великомасштабної сонячної енергетики
