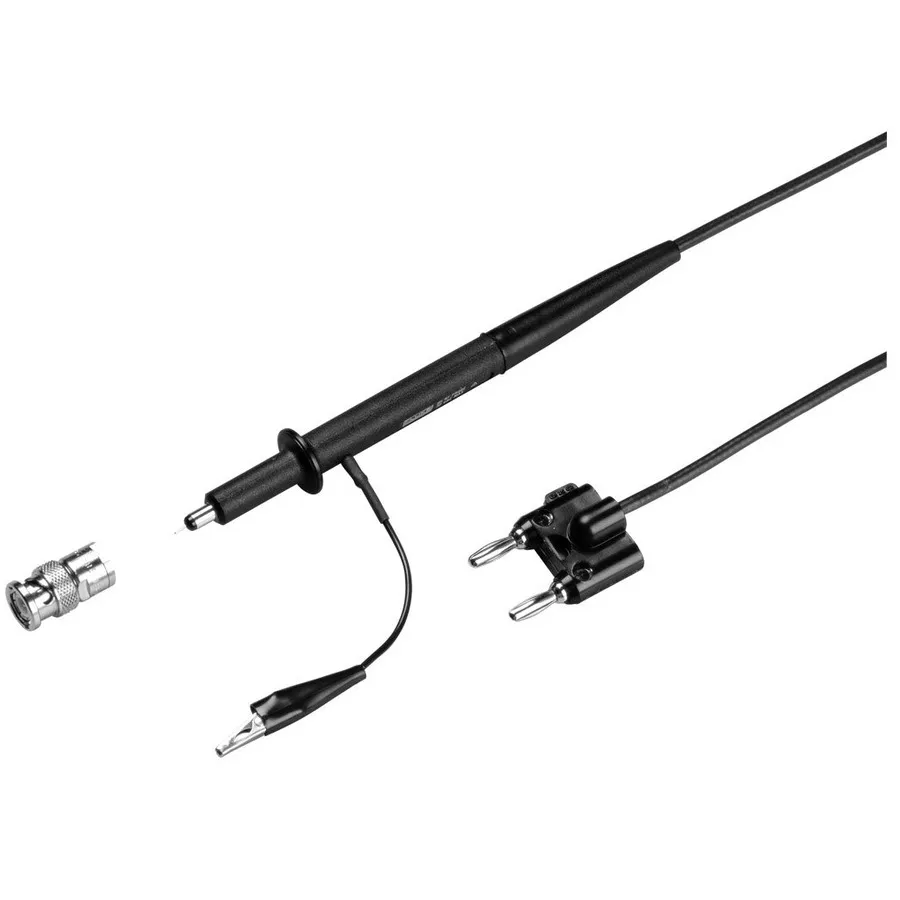

Fluke 85RF II High Frequency Probe

Огляд

Fluke 85RF II — високочастотний зонд перетворює DC вольтметр у високочастотний AC вольтметр, здатний вимірювати сигнали від 100 кГц до 500 МГц. Зонд виконує AC-DC перетворення на основі один-до-одного, з DC виходом, відкаліброваним для рівності rms значенню синусоїдального входу. Сумісний зі стандартними роз'ємами 0,75 дюйма двійних банан для безпроблемної інтеграції з існуючим обладнанням вимірювання.

Основні характеристики

• Діапазон частот: 100 кГц до 500 МГц
• Коефіцієнт AC-DC перетворення: 1:1
• Діапазон напруги: 0,25 В rms до 30 В rms
• Максимальна вхідна напруга: 30 В rms, 200 В DC
• Вхідна ємність: приблизно 9 пФ
• Сумісність зі стандартними роз'ємами 0,75 дюйма двійних банан

Частотна характеристика

• 100 кГц до 80 МГц: ±0,5 дБ
• 80 МГц до 200 МГц: ±2,0 дБ
• 200 МГц до 300 МГц: ±3,5 дБ
• 300 МГц до 400 МГц: ±4,5 дБ
• 400 МГц до 500 МГц: ±5,5 дБ

Застосування

• Вимірювання AC напруги на високих частотах у RF ланцюгах
• Характеризація та аналіз RF сигналів
• Розширення можливостей DC вольтметра на RF частотах
