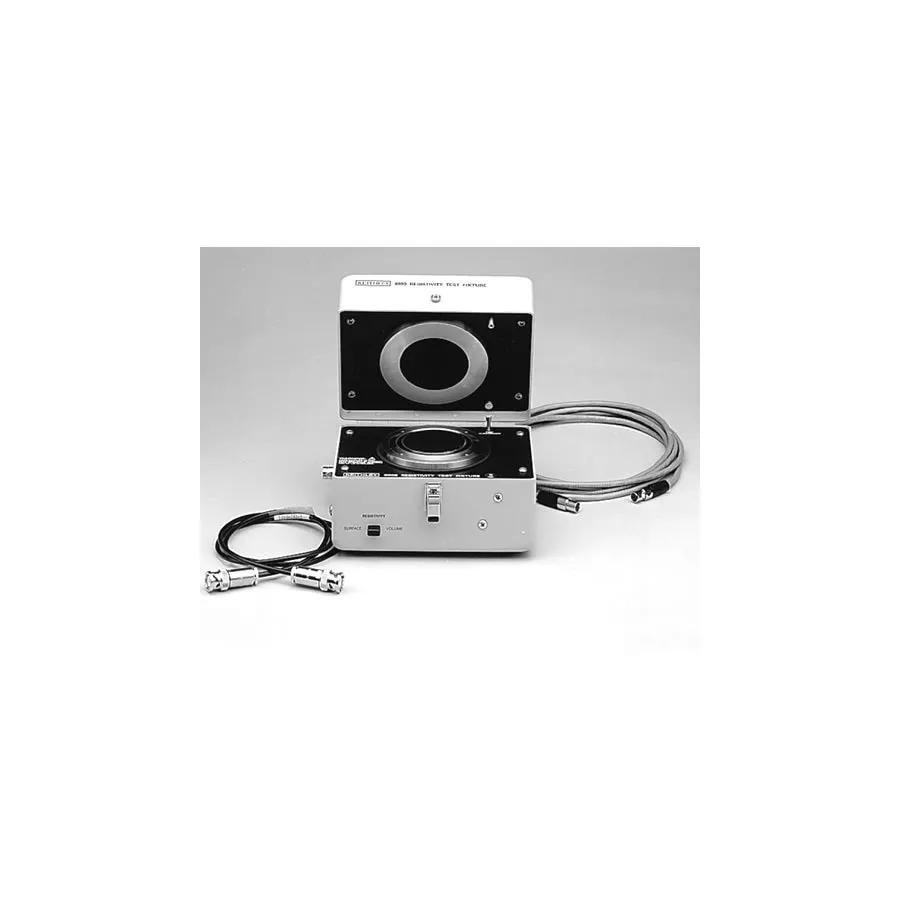

Keithley 8009 Resistivity Test Fixture

Огляд

Keithley Model 8009 — охоронена камера для вимірювання, розроблена для визначення питомого опору об'єму та поверхні твердих матеріалів. Вона забезпечує відмінне електростатичне екранування та утримує високий опір ізоляції до 1100В для точних вимірювань у відповідності зі стандартами ASTM. 8009 спеціально розроблена для використання з електрометрами Keithley 6517A та 6517B з вбудованою блокуванням, яка автоматично вимикає джерело напруги при відкритті кришки камери, забезпечуючи безпечну експлуатацію.

Основні характеристики

• Охоронена конфігурація електродів усуває граничні ефекти у вимірюваннях питомого опору
• Електростатичне екранування для точних, невозмущених вимірювань
• Високий опір ізоляції, номінальна потужність до 1100В
• Розміщує листкові зразки діаметром 64мм до 102мм (2.5 до 4 дюймів) та товщиною до 3.2мм (0.125 дюйма)
• Рівномірне прикладання тиску (6 до 10 фунтів залежно від товщини зразка) для послідовного контакту
• Вмикач передньої панелі для перемикання між режимами питомого опору об'єму та поверхні
• Автоматична блокування безпеки, яка знеструмлює напругу при відкритті кришки
• Дозволяє вимірювання питомого опору об'єму до 10^18 Ω-см та питомого опору поверхні до 10^17 Ω/кв

Застосування

• Контроль якості тестування електроізолюючих матеріалів
• Дослідження матеріалів та розробка пластмас, гум та композитів
• Сертифікація та тестування відповідності стандартам ASTM
• Промислова характеризація матеріалів та приймальне тестування

Комплектація

• Кабель блокування 6517-ILC-3 для 6517A
• Кабель блокування 6517B-ILC-3 для 6517B
• Триаксиальний кабель 7078-TRX-3
• Провід заземлення безпеки 8007-GND-3
• Набір кабелів джерела 8607
