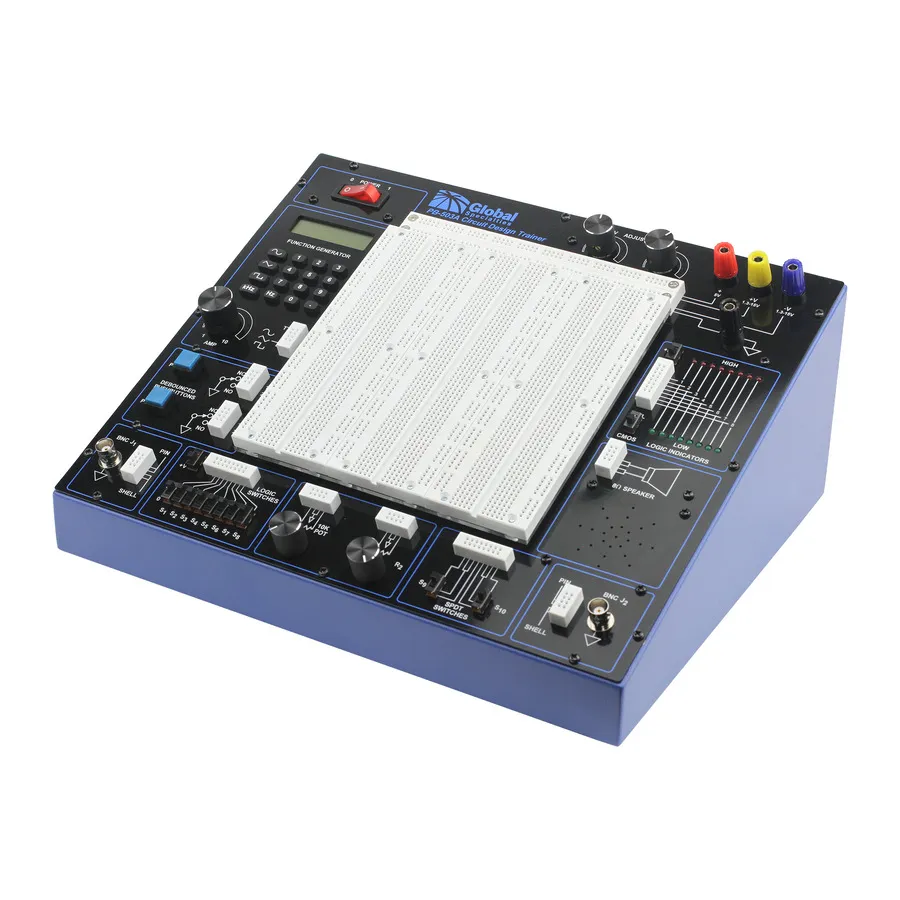

Global Specialties PB-503A Desktop Circuit Design Trainer

Огляд

Global Specialties PB-503A — це комплексний настільний тренер для проектування схем, призначений для навчання електроніки на всіх рівнях освіти. Цей тренер поєднує важливі блоки живлення, генератори сигналів, логічні схеми та знімну макетну плату для дозволу студентам та технікам проектувати, будувати та тестувати аналогові та цифрові схеми.

Основні характеристики

• Фіксований блок живлення постійного струму: +5 VDC
• Змінні блоки живлення постійного струму: +/-15 VDC
• Цифровий генератор функцій із синусоїдальною, прямокутною, трикутною та TTL формами хвилі
• Вихідна напруга генератора: 10 Vp-p на навантаження 600 Ω
• Діапазон частот: 100 kHz (два діапазони)
• 2 кнопкові імпульсні генератори для тестування цифрової логіки
• 8 логічних перемикачів із можливістю SPDT
• 16 логічних індикаторів: 8 червоних для логічної одиниці, 8 зелених для логічного нуля
• 2 роз'єми BNC для зовнішнього введення та виведення сигналу
• Два потенціометри: 1 kilohm та 10 kilohm
• Вбудований динамік для звукового виходу
• Знімна макетна плата із 2520 контактними точками та 200 додатковими шинами

Застосування

• Схеми оптопристроїв
• Схеми годинників та таймерів
• Мультивібратори та генератори
• Схеми генератора функцій
• Логічні схеми та цифрові вентилі
• Лічильники та тригери
• Аналого-цифрові та цифрово-аналогові перетворювачі
• Схеми середньомасштабної інтеграції
• Схеми фазової синхронізації
• Схеми операційних підсилювачів

Комплектація

• Тренер PB-503A
• Посібник користувача
