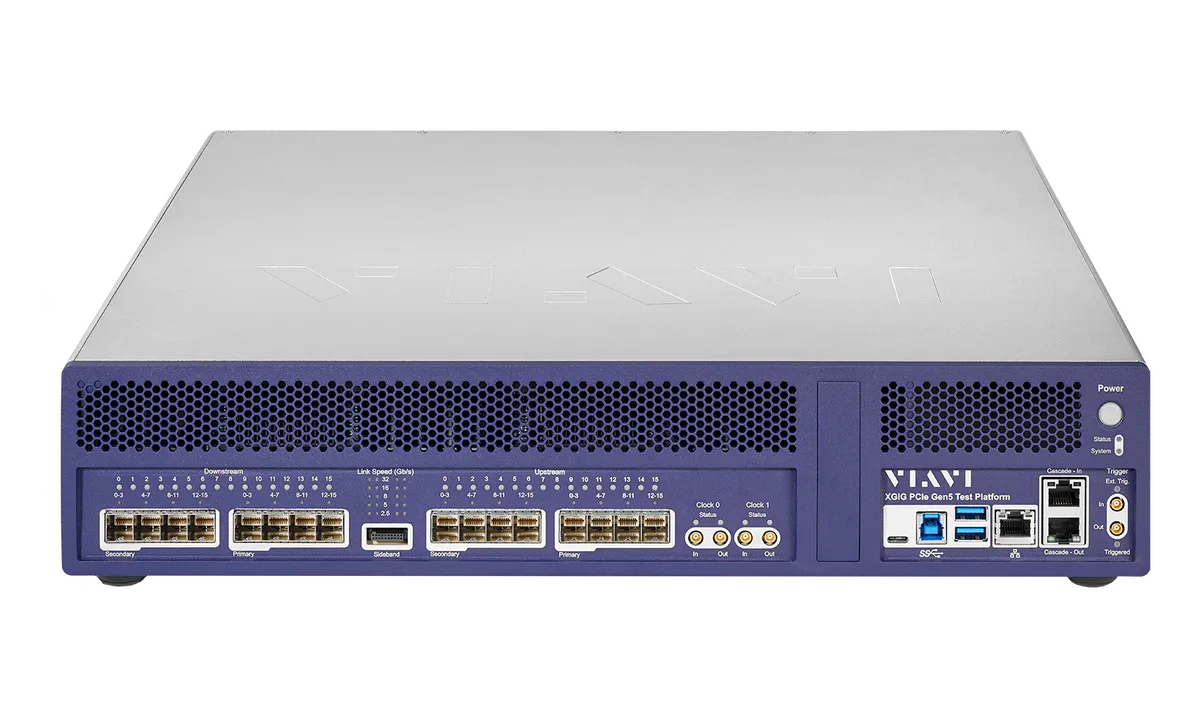

Viavi XGIG5P-PCIE5-X16-PF PCIe 5.0 Protocol Analyzer

Огляд

Viavi XGIG5P-PCIE5-X16-PF — це платформа для одночасного аналізу протоколу та jamming трафіку PCIe 5.0 на всіх рівнях стеку. Вона підтримує швидкості каналу до 32 GT/s та ширину до 16-смуг із повною зворотною сумісністю з попередніми поколіннями PCIe (2,5G, 5,0G, 8G та 16GT/s). Платформа забезпечує 256GB пам'яті та сумісна з іншими аналізаторами протоколу VIAVI для багатопротокольних середовищ.

Основні характеристики

• 32 GT/s PCIe 5.0 з підтримкою попередніх версій 2,5G, 5,0G, 8G та 16GT/s
• Ширина каналу до 16-смуг з підтримкою 1-, 2-, 4- та 8-смугових конфігурацій
• 256GB пам'яті з сегментацією 128GB upstream і 128GB downstream
• Одночасний аналіз та jamming на одному шасі
• SMB захоплення та тригер для спостереження NVMe-MI
• Декодування весь трафіку PCIe та NVMe на всіх рівнях включно з TLP, DLLP та PHY
• Гнучкі события триггера для послідовностей навчання, упорядкованих наборів та черг
• Каскадне захоплення з до чотирьох шасі Xgig в одне представлення трасування
• Повна підтримка аналізу PCI Express LTSSM
• Замінюваний модульний вентилятор та блок живлення

Застосування

• Налагодження та валідація ASIC
• Тестування PCIe карт розширення
• Налаштування BIOS, драйверів та додатків
• Валідація системи та оптимізація продуктивності
• Налагодження проблем сумісності та інших питань
