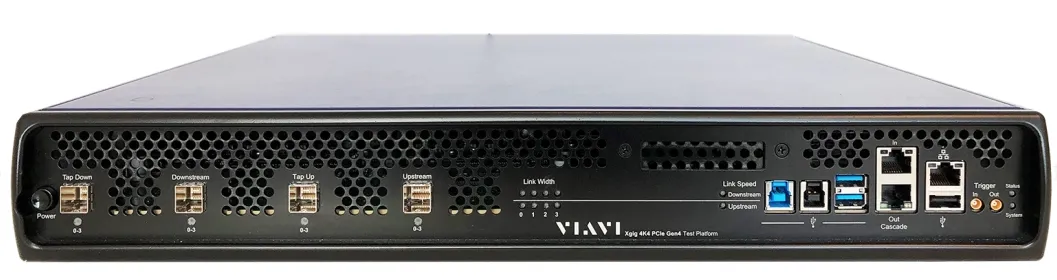

Viavi XGIG4K-PCIE4-X4 PCIe Protocol Analyzer

Огляд

VIAVI Xgig 4K4 — це аналізатор протоколів PCIe та NVMe, призначений для розширеної діагностики та валідації високошвидкісних інтерфейсів PCIe. Підтримуючи повну роботу PCIe 4.0 на 16 GTps з зворотною сумісністю з PCIe 2.5, 5.0 та 8.0 GTps, аналізатор забезпечує комплексну видимість усіх рівнів OSI стеку PCIe. Пристрій оснащений автоматичним налаштуванням інтерпозера, яке автоматично відновлює цілісність сигналу, зменшуючи час налаштування та підвищуючи точність вимірювань. Він використовується в розробці IC, валідації прошивки та драйверів, тестуванні на рівні підсистеми та системи, а також у аналізі продуктивності.

Основні характеристики

• Швидкість передачі даних PCIe 4.0 на 16 GTps з зворотною сумісністю з 2.5, 5.0 та 8.0 GTps
• Підтримка ширини каналу до 4 смуг з можливостями комбінування смуг
• 32 ГБ загальної пам'яті перехоплення (16 ГБ за потоком та 16 ГБ проти потоку)
• Сегментація пам'яті для перехоплення кількох незалежних трас
• Перехоплення SMB та тригер для спостереження за NVMe Management Interface (NVMe-MI)
• Повне декодування трафіку PCIe та NVMe включаючи блоки TLP, DLLP та PHY
• Розширені тригери та пошук для послідовностей навчання, упорядкованих наборів та списків Scatter/Gather
• Повна підтримка LTSSM (Link Training and Status State Machine) та аналіз
• Багатокольорові світлодіодні індикатори для швидкості каналу, ширини смуги та статусу продуктивності
• Модульні вентилятори та блоки живлення, що можуть замінюватися на місці
• Налагодження Host-Client через Ethernet або USB

Застосування

• Розробка IC, діагностика та валідація для відповідності протоколу PCIe
• Тестування на рівні підсистеми та системи для центрів обробки даних та систем зберігання
• Розробка та валідація прошивки та драйверів
• Перехоплення даних на повній швидкості та внесення помилок для функціонального та аналізу продуктивності
• Конфігурації багатьох аналізаторів за допомогою портів Tap для захоплення трас, скоординованих у часі
• Налагодження та оптимізація інтерфейсу зберігання NVMe та PCIe

Комплектація

• Сумісність з різними інтерпозерами для гнізд CEM, Flying-Lead пробів
• Підтримка підключення U.2 (SFF-8639), M.2, SFF-8674, OCulink та EDSFF
• Набір інструментів Xgig включаючи Trace Control, Expert та Serialytics
