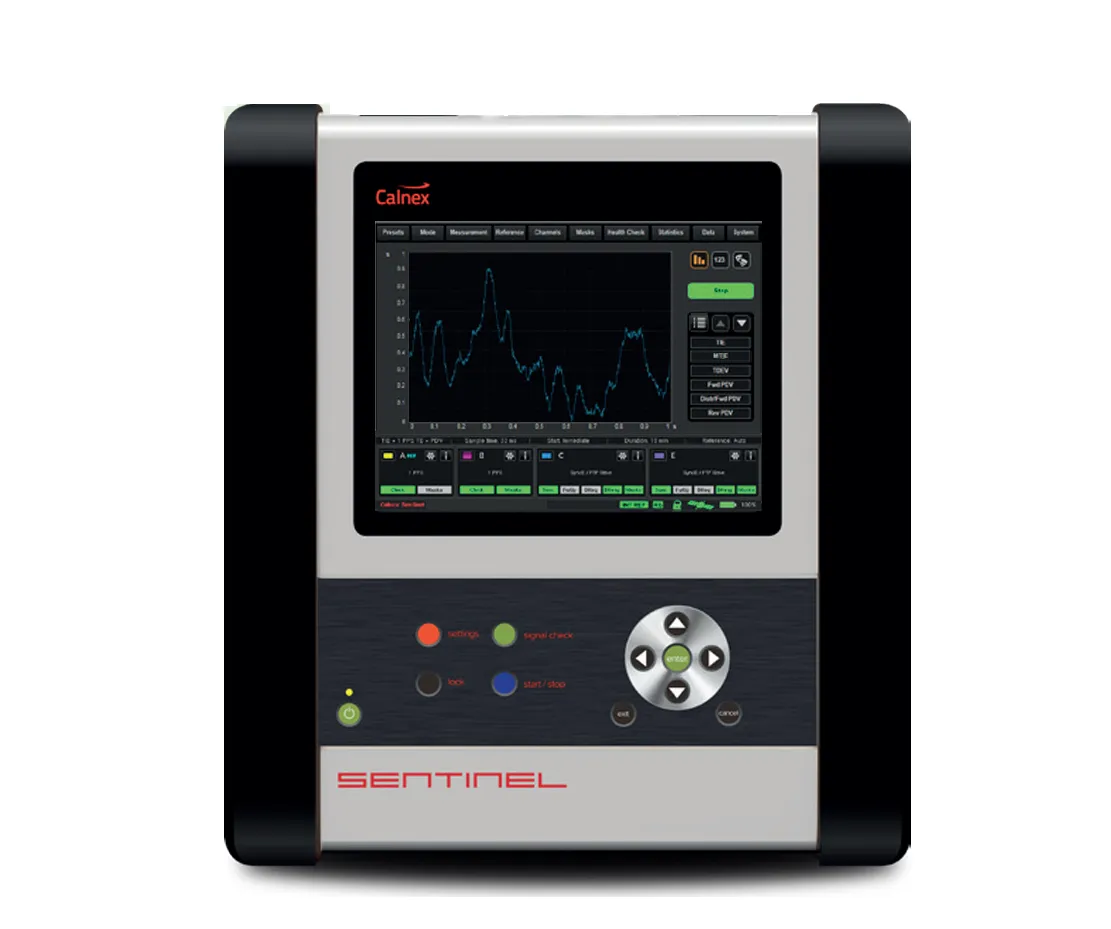

Calnex Sentinel Network Timing Tester

Огляд

Calnex Sentinel — це прилад для вимірювання мережевої продуктивності, призначений для аналізу синхронізації та часу в телекомунікаційних мережах згідно вимог 3GPP та ITU-T. Він вимірює сигнали PTP (Precision Time Protocol), NTP (Network Time Protocol) та SyncE (Synchronous Ethernet) одночасно з відображенням показників у реальному часі та комплексним звітуванням результатів.

Основні характеристики

• Багатосигнальна підтримка: PTP, NTP, SyncE (IPv4/IPv6), сигнали 1pps/clock та Over-the-Air (OTA)
• Розрахунок та відображення метрик у реальному часі
• Вбудований захист пакетів для перевірки конфігурації
• Докладні звіти вимірювань у форматі PDF
• PTP Field Verification (PFV) для перевірки відповідності
• Calnex Analysis Tool (CAT) для комплексних метрик та глибокого аналізу
• Автоматичне виявлення сигналів із зручним графічним інтерфейсом
• Графіки помилок синхронізації в реальному часі
• Вбудовані стандартні маски та профілі PTP

Стандартна комплектація

• Корпус Sentinel із вбудованим приймачем GPS та рубідієвим тактовим генератором
• Виходи 1 pps та 10 MHz, 2 виходи E1/T1
• Інтерфейси USB та LAN, вбудований кольоровий LCD дисплей та клавіатура
• Живлення: 110-220В AC
• GPS антена, 20-метровий кабель антени та захищений транспортний кейс у комплекті

Додаткові модулі та конфігурації

• Опція 610: Модуль тактового генератора з виходами 1 pps/E1/T1, гнучкі частоти від 0.5 Гц до 200 МГц
• Опція 616 (x2): Порти пакетів 100M/1G/10G для PTP/NTP/SyncE з аналізом SyncE/ESMC
• Опція 620: Програмне забезпечення для вимірювання PTP та NTP PDV (Packet Delay Variation)
• Опція 630: Резервний рубідієвий генератор
• Опція 705: Модуль вимірювання помилок часу Over-the-Air (OTA)
