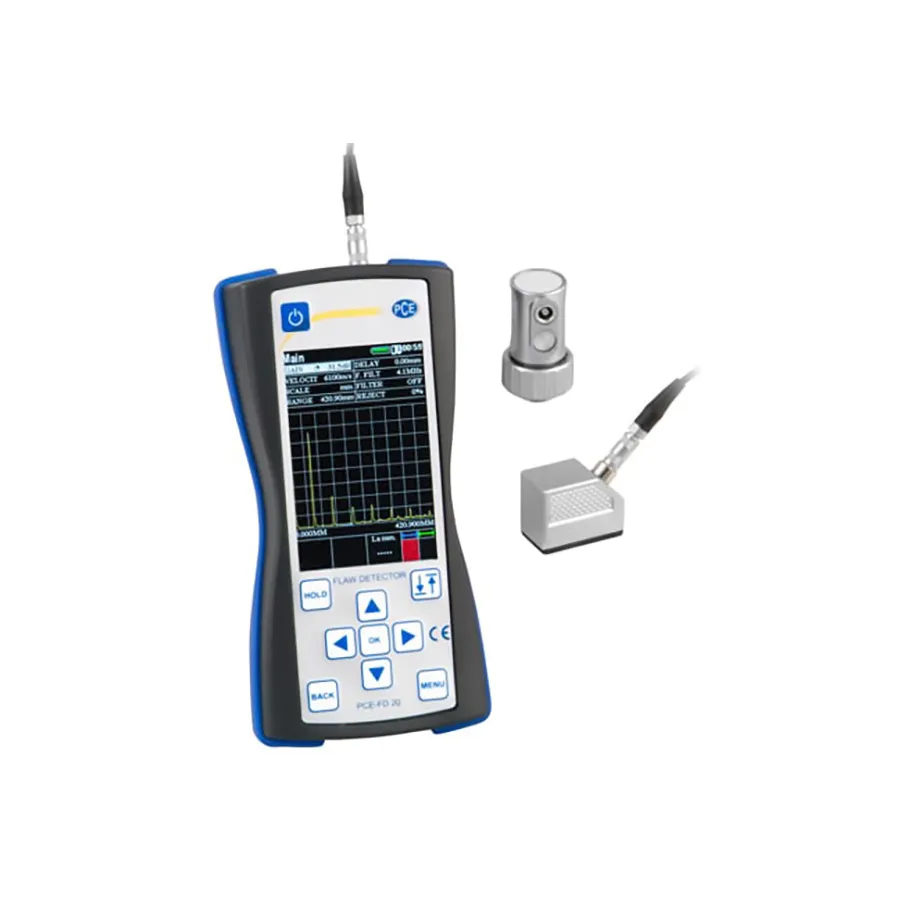

PCE Instruments PCE-FD 20 Ultrasonic Defectoscope
PCE Instruments PCE-FD 20 ультразвуковий дефектоскоп
Запитати ціну
PCE-FD 20 is an ultrasonic defectoscope operating at 1-10 MHz with large LCD display for measuring material thickness and detecting flaws in metal welds.
Деталі продукту
| Модель | PCE-FD 20 |
| Виробник | PCE Instruments |
| Категорія | Sound Level Meters |
| Наявність | На замовлення |
Опис
Огляд
PCE-FD 20 — портативний ультразвуковий дефектоскоп, оснащений великим LCD екраном для відображення A-scan карт та B-scan перерізів. Ідеальний для механічної інженерії, аерокосмічних та металургійних застосувань, цей пристрій з високочастотним ультразвуком використовує контактні перетворювачі для вимірювання товщини матеріалу та виявлення дефектів і недоліків, таких як розривів у зварах.
Основні характеристики
- Діапазон робочої частоти: 1-10 МГц
- Інтервал часу вимірювання (тривалість скану): 6-1000 мікросекунд
- Діапазон швидкості звуку: 1000-9999 м/с
- Режими відображення A-scan та B-scan
- Методи тестування shadow, echo та mirror-shadow
- Великий LCD дисплей
- Кабель датчика довжиною 1.5 м
- Два взаємозамінні контактні перетворювачі: 45° та 90°
- USB інтерфейс для завантаження даних на ПК та аналізу
- Варіанти живлення від батареї та електричної мережі
Застосування
- Перевірка якості зварів та виявлення дефектів
- Вимірювання товщини матеріалу
- Тестування компонентів аерокосмічної промисловості
- Металургійний аналіз
- Інспекція механічної інженерії
- Оцінка композитних матеріалів
Комплектація
- 1x Дефектоскоп PCE-FD 20
- 1x Кабель датчика (довжина 1.5 м)
- 1x Контактний перетворювач (90°)
- 1x Контактний перетворювач (45°)
- 3x Батареї 1.5V AA
- 1x Зарядний пристрій / Блок живлення
- 1x USB кабель
- 1x Посібник користувача
Характеристики
| Battery Type | 1.5V AA |
| Dimensions | 3.14 x 6.37 x 1.37 in. |
| Display | LCD |
| Dynamic Range | 110 dB |
| Frequency | 10 MHz |
| Frequency Range | 1 MHz to 10 MHz MHz |
| Height | 3.14" |
| IO Interface | USB |
| Length | 6.37" |
| Power Supply | 100-250 V AC, Battery Powered |
| Safety Rating | CE |
| Series | FD Series |
| Warranty | 2 Years |
| Width | 1.37" |
