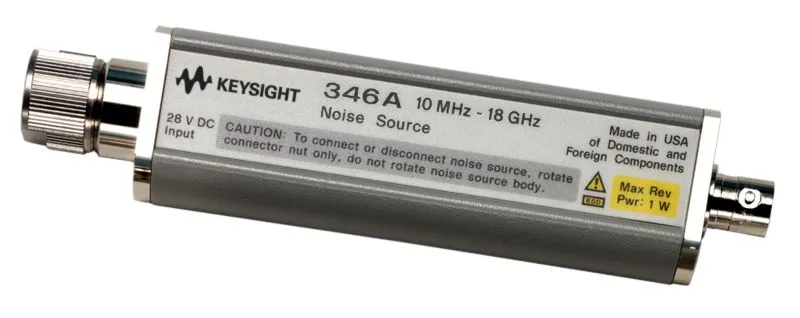

Keysight 346A Noise Source

Огляд

Keysight 346A — широкосмужне джерело шуму, розроблене для вимірювання шумової характеристики та характеризації низькошумних підсилювачів та RF пристроїв. Працюючи в діапазоні 10 MHz–18 GHz з надлишком шумового коефіцієнту (ENR) 6 dB та винятково низьким коефіцієнтом стоячої хвилі (VSWR), він забезпечує точний, індивідуально відкалібрований шум для точних вимірювань пристроїв, чутливих до вхідного імпедансу, таких як GaAsFET та UHF підсилювачі.

Основні характеристики

• Широкосмужна робота від 10 MHz до 18 GHz
• Надлишок шумового коефіцієнту (ENR) 6 dB на відкаліброваних частотах
• VSWR менше 1.3:1 для мінімальної невизначеності вимірювання
• Дуже мала зміна коефіцієнту відбиття (<0.01) зі стану УВІМК до ВИМК
• Низький VSWR мінімізує відбиття сигналу та помилки вимірювання
• Індивідуально відкалібровані значення ENR на конкретних частотах
• BNC (жіночий) вхід для управління зміщенням та 3.5 mm (чоловічий) RF роз'єм
• Оптимізовано для характеризації пристроїв, чутливих до вхідного імпедансу

Застосування

• Системи вимірювання шумової характеристики
• Характеризація та тестування низькошумних підсилювачів
• Оцінка GaAsFET та UHF підсилювачів
• Тестування чутливості RF та мікрохвильових приймачів
• Широкосмужна характеризація шуму від 10 MHz до 18 GHz
