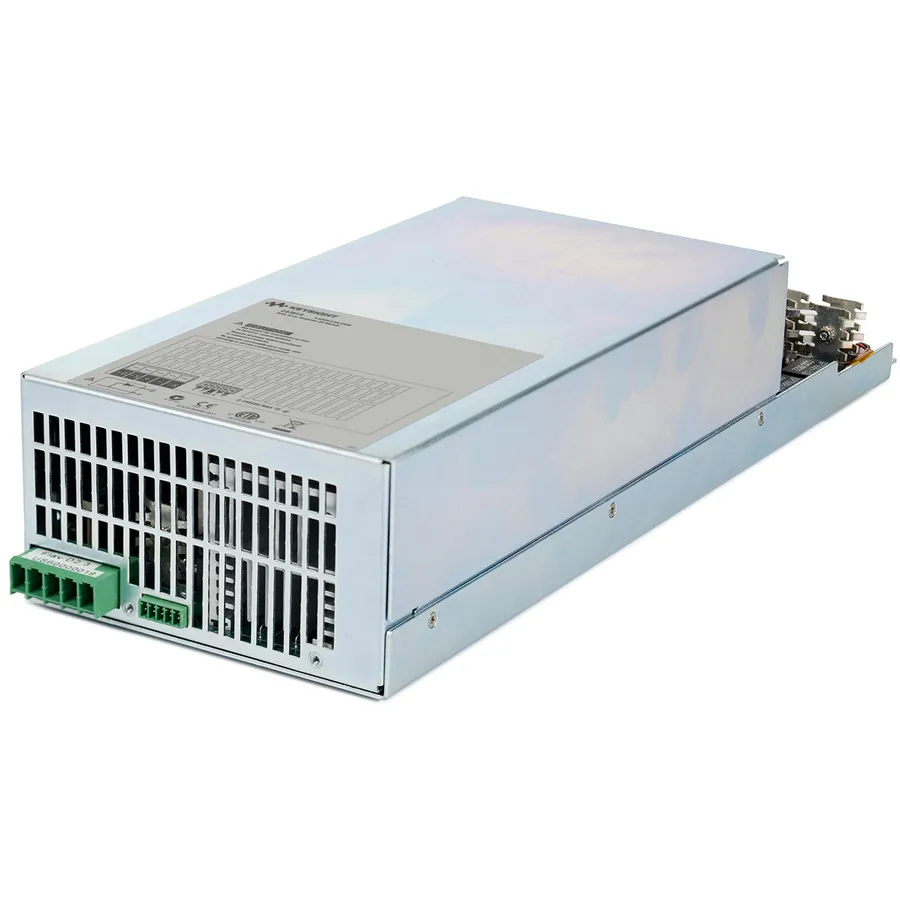

Keysight E4361A/J01 Solar Array Simulator Module

Огляд

Keysight E4361A/J01 — це 498W DC модуль симулятора сонячного масиву (SAS) з опцією конфігурації J01. Розроблений для відтворення вихідних характеристик сонячних батарей, цей модуль працює як джерело струму з мінімальною вихідною ємністю, дозволяючи швидко модифікувати криву I-V для точного моделювання різних сонячних батарей в різних умовах навколишнього середовища, таких як зміни температури, старіння, ефекти затемнення та теплове обертання. Опція J01 модифікує електричні характеристики до максимум 58V, максимум 9.3A та 498W загальної потужності.

Основні характеристики

• Максимальна вихідна потужність 498W (конфігурація J01)
• Максимальна напруга холостого ходу (Voc) 58V — модифіковано J01
• Максимальний струм короткого замикання (Isc) 9.3A — модифіковано J01
• Мінімальна вихідна ємність для роботи як джерела струму
• Швидкі зміни кривої I-V для точного моделювання сонячного масиву
• Два режими роботи: введення параметрів (Voc, Isc, Vmp, Imp) або завантаження користувальницької таблиці
• Модульний дизайн, сумісний з основним блоком E4360A (вміщує до 2 модулів)

Специфікації

• Вихідна напруга (режим фіксації): 53.5V номіналу; 9.3A номіналу при 220/240 VAC, 4.65A при 100/120 VAC
• Пульсація та шум (20Hz-20MHz): напруга 20mV RMS / 125mV p-p (режим симулятора/таблиці), 24mV RMS / 150mV p-p (режим фіксації)
• Пульсація та шум струму (20Hz-20MHz): 2.5mA RMS / 19mA p-p

Застосування

• Тестування систем живлення супутників з модифікованими вимогами до напруги/струму
• Характеризація сонячної панелі та масиву
• Розробка та симуляція систем фотовольтаїки
