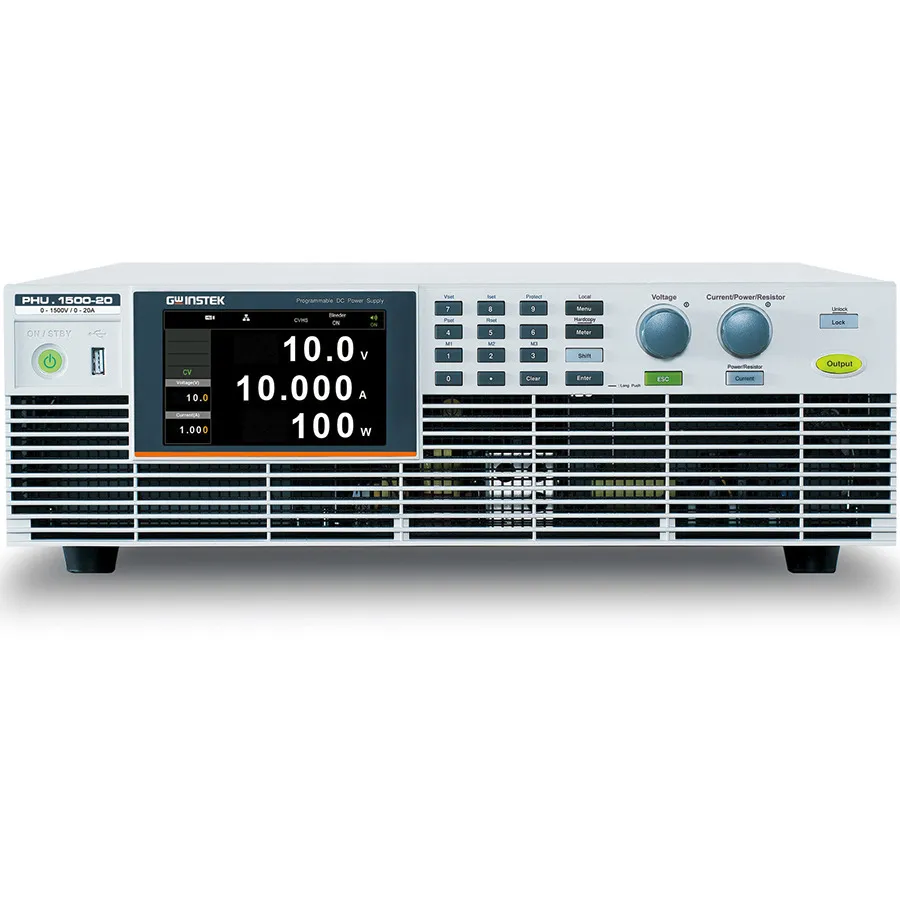

GW Instek PHU 1500-20-D DC Power Supply
GW Instek PHU 1500-20-D блок живлення постійного струму
GW Instek PHU 1500-20-D is a 10kW, 1500V/20A programmable DC power supply with web control, SiC efficiency, and parallel operation supporting 150kW total capacity.
Деталі продукту
| Модель | PHU 1500-20-D |
| Виробник | GW Instek |
| Категорія | Single Output DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
GW Instek PHU 1500-20-D — одноканальний програмуємий блок живлення постійного струму з серії PHU, призначений для високопотужних тестових застосувань. Він забезпечує вихід 1500В при 20А з потужністю 10кВт, використовуючи компоненти SiC (карбід кремнію) для високої щільності потужності в компактному форм-факторі 3U. Блок підтримує широкий діапазон напруги та струму, що робить його придатним для тестування фотоелектричних систем, електричних автомобілів, автомобільної електроніки та вимогливих дослідницьких застосувань.
Основні характеристики
- Параметри виходу: 1500В, 20А, потужність 10кВт
- Багатодіапазонний вихід для гнучких комбінацій напруги та струму
- Advanced Web Server (AWS) управління через веб-браузер без додаткового встановлення ПО
- Adaptive Parallel Connection (APC) підтримка до 10 блоків для об'єднаної потужності 150кВт
- Режими Constant Current/Constant Voltage (C.C/C.V)
- Регульовані часи наростання та спадання напруги та струму
- Дизайн на компонентах SiC для високої ефективності та щільності потужності
- Форм-фактор 3U для монтажу на стійку (19" стандарт)
- Інтерфейси комунікації: USB, LAN, RS-232/485, GPIB, CAN Bus, DeviceNet, Anybus та ізольоване аналогове управління
- Комплексний захист: OVP, OCP, OHP, UVL, AC Fail, FAN Fail
- Блокування панелі, три функції передвстановлювання, управління розрядником та функція внутрішнього опору
- Опціональні функції: Datalogger, MPPT, Solar Array Simulator, AH/WH Meter, Battery Simulation
Застосування
- Тестування та симуляція фотоелектричних (PV) систем
- Тестування батарей та систем живлення електричних автомобілів (EV)
- Розроблення та валідація автомобільної електроніки
- Характеризація високопотужних електронних компонентів
- Дослідницькі та лабораторні застосування програмуємих джерел постійного струму
Комплектація
- Кришка AC Input Terminal
- Кришка DC Output Terminal
- 2x ручки
- Sensing Connector та Sensing Connector Cover
- Digital I/O Control Connector
- Parallel Control Dummy Connector
- 2x гвинти DC Output Terminal
- Safety Guide
Характеристики
| Voltage Range Selector | 1,000-1,999 |
| Output Voltage | 1.5 kV |
| Current Range Selector | 20-29.9 |
| Output Current | 20 A |
| Power Range Selector | 10,000-19,999 |
| Power Rating | 10 kW |
| Mounting Type | Bench Top |
| Input Voltage | 380 VAC |
| Series | PHU Series |
| Input Power | 4 W |
| Phase | 3P |
