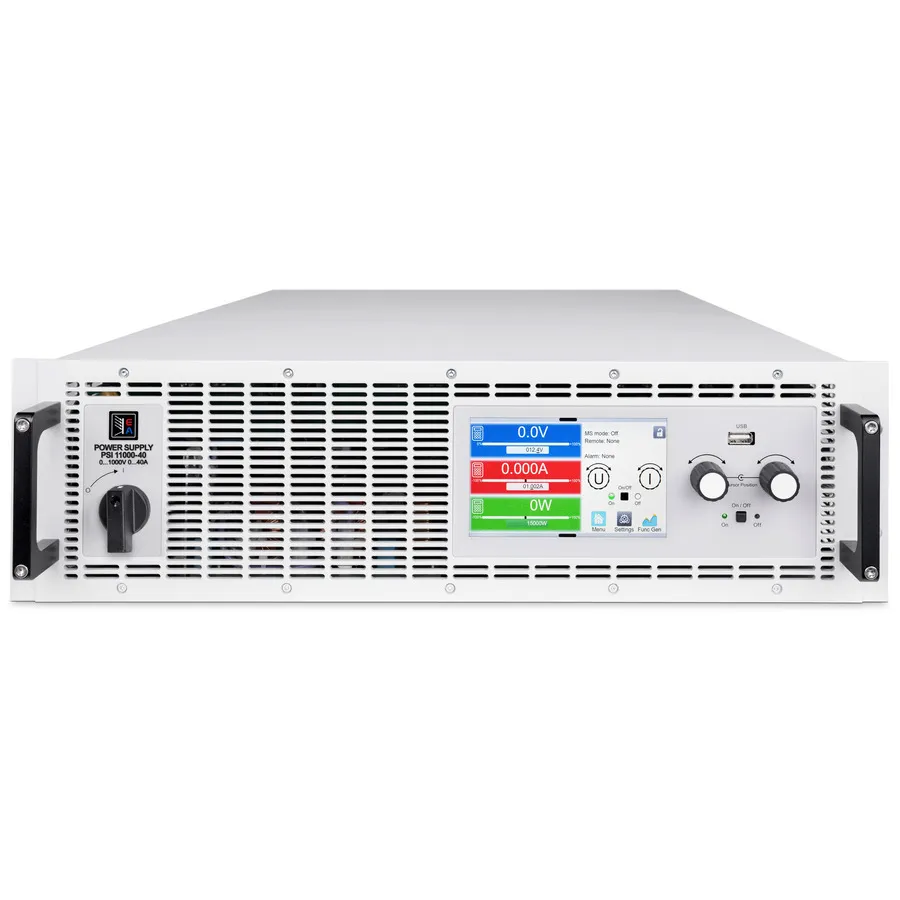

EA Elektro-Automatik EA-PS 10750-40 3U DC Power Supply

Огляд

EA Elektro-Automatik EA-PS 10750-40 3U — це високопродуктивне програмоване джерело живлення постійного струму серії PS 10000, розроблене для вимогливих лабораторних та виробничих тестів, які потребують високої потужності та струму. Цей 3U блок для монтажу в стійку перетворює трифазну мережеву напругу в регульовану постійну напругу з ефективністю понад 96%, забезпечуючи вихід 0–750 В при 0–40 А з максимальною потужністю 10 кВт.

Джерело обладнане 5-дюймовим кольоровим сенсорним дисплеєм TFT для інтуїтивного керування та контролю з підтримкою режимів постійної напруги (CV), постійного струму (CC) та постійної потужності (CP) зі швидким перемиканням. Його міцна конструкція та гнучка можливість autoranging роблять його ідеальним для тестування реле, перевірки бортових зарядних пристроїв та високопотужних лабораторних застосувань, з підтримкою паралельної роботи до 64 блоків через магістраль Master-Slave для систем, що перевищують 1920 кВт.

Основні характеристики

• Вихідний діапазон: 0–750 В, 0–40 А, 10 кВт з функцією autoranging
• Форм-фактор 3U для 19-дюймової стійки
• 5-дюймовий кольоровий сенсорний дисплей TFT з сенсорним керуванням
• Вхід: 208–480 В ±10% трифазна змінна напруга з активною PFC
• Вихідна потужність: до 15 кВт на блок з гнучкою регуляцією потужності
• Діапазон напруги: 0–60 В до 0–2000 В; Діапазон струму: 0–20 А до 0–510 А
• Режими регулювання: CV, CC, CP зі швидким перемиканням
• Коефіцієнт потужності: типово 0,99
• Ефективність: більше 96%
• 16-бітні АЦП та ЦАП з вибіркою швидкості керування (Normal, Fast, Slow)
• Гальванічно ізольована магістраль Share-Bus для розподілу паралельного навантаження на всіх класах потужності
• Магістраль Master-Slave з підтримкою до 64 паралельних блоків будь-якого класу потужності
• Ізольований аналоговий I/O для зовнішнього контролю та керування
• Генератор функцій для складних послідовностей тестування
• Зв'язність USB та Ethernet з логуванням даних

Застосування

• Тестування реле та контакторів у виробництві та валідації
• Електрична перевірка бортового зарядного пристрою (OBC) за різних умов
• Кваліфікація компонентів та прискорене ресурсне тестування
• Лабораторні дослідження та розроблення обладнання
• Багатоблочні високопотужні системи до 1920 кВт через паралельне з'єднання
• Динамічна імітація потужності для комплексного тестування навантаження

Комплектація

• Блок живлення
• 2 x Штекери дистанційного виміру
• USB кабель 1,8 м
• Набір кришок постійних терміналів
• Кришка клеми виміру
• USB-накопичувач з документацією та програмним забезпеченням
• AC роз'єм (тип затиску)
• Набір для усунення натягу кабелю AC
