Bird 8792 водяно-охолоджуваний RF термінатор

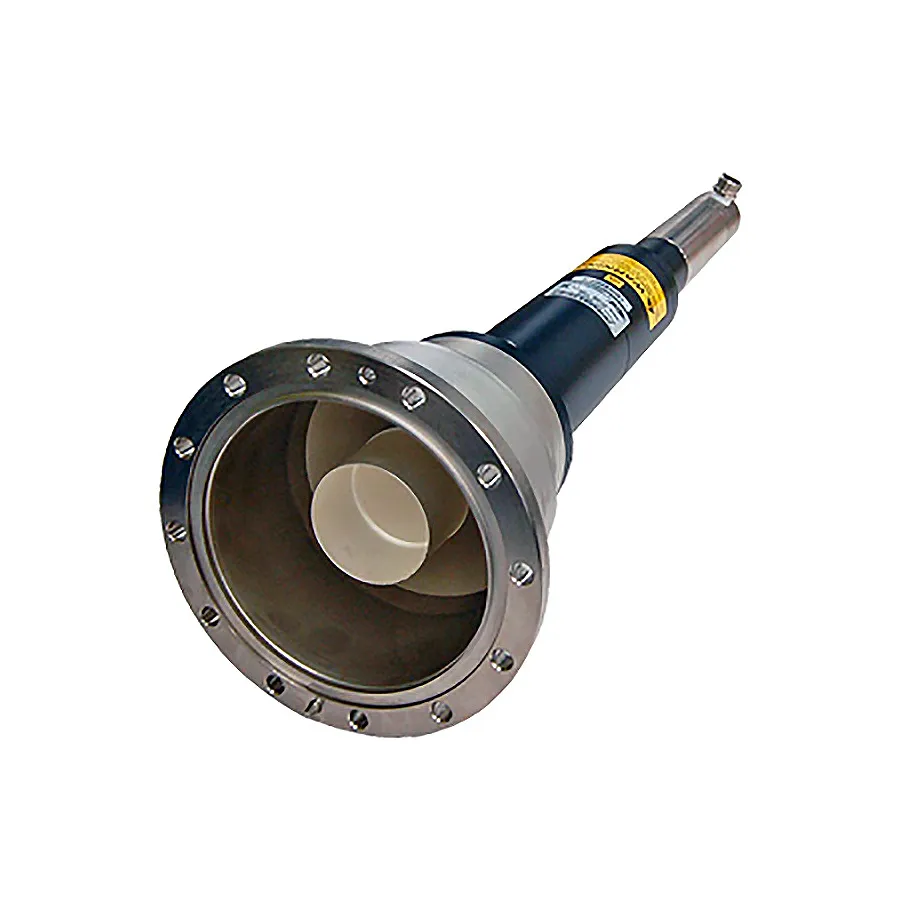

Bird 8792 Water-Cooled RF Termination
Запитати ціну
80 kW water-cooled RF termination for 1 kHz to 800 MHz with 6-1/8 EIA flange connector, minimal VSWR, and non-radiating design.
Деталі продукту
| Модель | 8792 |
| Виробник | Bird |
| Категорія | РЧ-термінатори |
| Наявність | На замовлення |
Опис
Огляд
Bird 8792 — це компактний, широкосмугастий, водяно-охолоджуваний RF термінатор, розроблений для високопотужних передавачів та систем передавальних ліній. Він перетворює RF енергію на тепло через порожнистий резистивний плівковий навантажувач та передає її безпосередньо до контуру водяного охолодження. Цей дизайн усуває генерацію навколишнього тепла та дозволяє гнучке встановлення в будь-якій орієнтації.
Основні характеристики
- 80 kW безперервна потужність з водяним охолодженням
- Широкосмугаста робота від 1 kHz до 800 MHz
- Низька VSWR (максимально 1.15) для точних вимірювань
- Узгодження імпедансу 50 Ω
- Коннектор 6-1/8 EIA фланець для високопотужних додатків
- Гнучке водяне охолодження з з'єднаннями 3/4 дюйма стандартної різьби на шланг
- Сумісне з 115V або 230V джерелами AC живлення
- Мінімальна дисипація тепла до навколишнього повітря
Застосування
- Тестування та характеризація високопотужних RF передавачів
- Термінація передавальної лінії та фіктивні навантаження
- Тестування RF системи на лаві
- Перевірка промислового RF обладнання
Характеристики
| Finish | Black Powder Coat |
| Frequency Range | 1kHz-800MHz |
| Impedance | 50 Ohms |
| Maximum Power | 80 kW |
