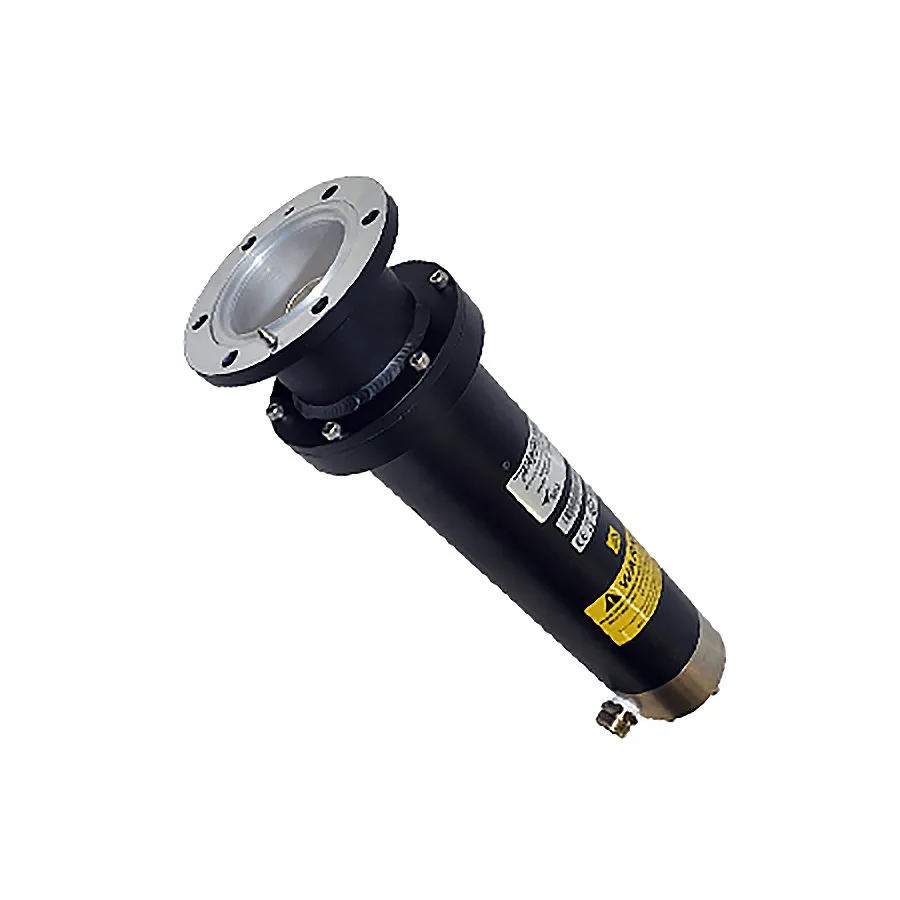

Bird 8775 Water-Cooled RF Termination
Bird 8775 водоохолоджувальний RF термінатор
Запитати ціну
Bird 8775 is a broadband water-cooled RF termination with 50 kW continuous power rating, 1.10 VSWR, and frequency coverage from 1 kHz to 900 MHz.
Деталі продукту
| Модель | 8775 |
| Виробник | Bird |
| Категорія | RF Terminators |
| Наявність | На замовлення |
Опис
Огляд
Bird 8775 — широкосмуговий водоохолоджувальний RF термінатор, призначений для тривалого розсіювання RF потужності в системах передавачів та ліній передачі високої потужності. Його компактний дизайн та низький VSWR дозволяють встановлення на мінімальному місці, практично не генеруючи навколишнього тепла. RF потужність перетворюється на тепло в порожнистому резистивному плівковому навантажувачі та прямо поглинається водою, яка протікає через нього.
Основні характеристики
- Широкосмуговий частотний діапазон від 1 кГц до 900 МГц
- Водоохолоджуваний дизайн для ефективного відведення тепла
- Компактний розмір, підходящий для будь-якого положення монтажу
- Низький VSWR для мінімальних відбивань
- Неізлучаючий термінатор
- 3-1/8 дюймовий фланцевий роз'єм EIA
Застосування
- Високопотужне RF і мікрохвильове завершення
- Тестування систем передавачів та ліній передачі
- Тривале розсіювання RF потужності з дистанційним охолодженням
- Встановлення, які вимагають мінімального генерування навколишнього тепла
Характеристики
| Series | 8770 Series |
| Finish | Black Powder Coat |
| Frequency Range | 1kHz-900MHz |
| Impedance | 50 Ohms |
| Maximum Power | 50 kW |
