Bird 8755 водяне охолоджуване RF навантаження

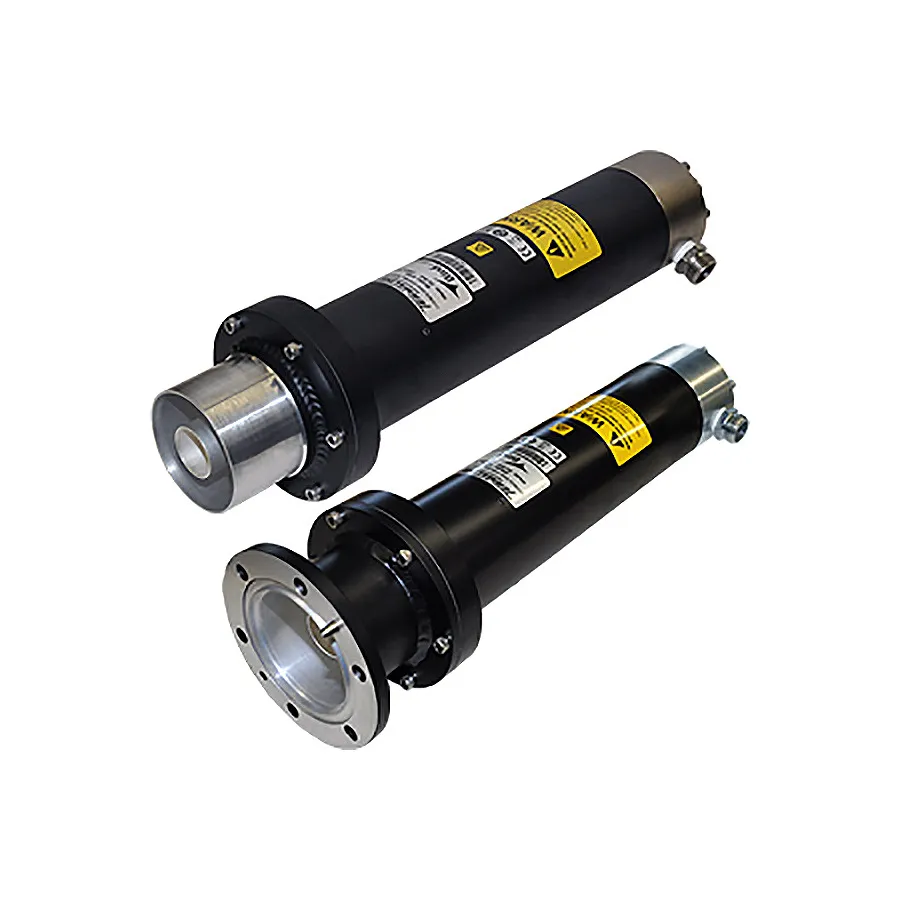

Bird 8755 Water-Cooled RF Termination
Запитати ціну
Bird 8755 is a water-cooled RF termination designed for high-power dissipation with 30 kW continuous rating, 50-ohm impedance, and 1 kHz to 900 MHz frequency range.
Деталі продукту
| Модель | 8755 |
| Виробник | Bird |
| Категорія | РЧ-термінатори |
| Наявність | На замовлення |
Опис
Огляд
Bird 8755 — це водяне охолоджуване RF навантаження, призначене для високопотужної широкосмугової дисипації RF у системах передавачів та ліній передачі. Пристрій перетворює RF потужність у тепло в порожнистому резистивному навантаженні, охолоджуючись водою, яка протікає крізь нього, ефективно відводячи тепло від RF системи. Компактний дизайн дозволяє встановлювати його в будь-якому положенні та вимагає лише джерела питної води.
Основні характеристики
- Безперервна потужність 30 кВт
- Частотний діапазон 1 кГц–900 МГц
- Імпеданс 50 Ом з VSWR 1.10 (макс.)
- Роз'єм 3-1/8 дюйма EIA Flanged
- Витрата води 7–9 галонів на хвилину залежно від температури
- Низька VSWR та не випромінює конструкція
- Компактна, портативна, встановлюється в будь-якому положенні
Застосування
- Терміна́ція навантаження високопотужного RF передавача
- Тестування та вимірювання системи передачі
- Додатки з довготривалою дисипацією RF
- Тестування та введення в експлуатацію RF мереж
Характеристики
| Series | 8750 Series |
| Finish | Black Powder Coat |
| Frequency Range | 20kW-900 MHz |
| Impedance | 50 Ohms |
| Maximum Power | 30 kW |
