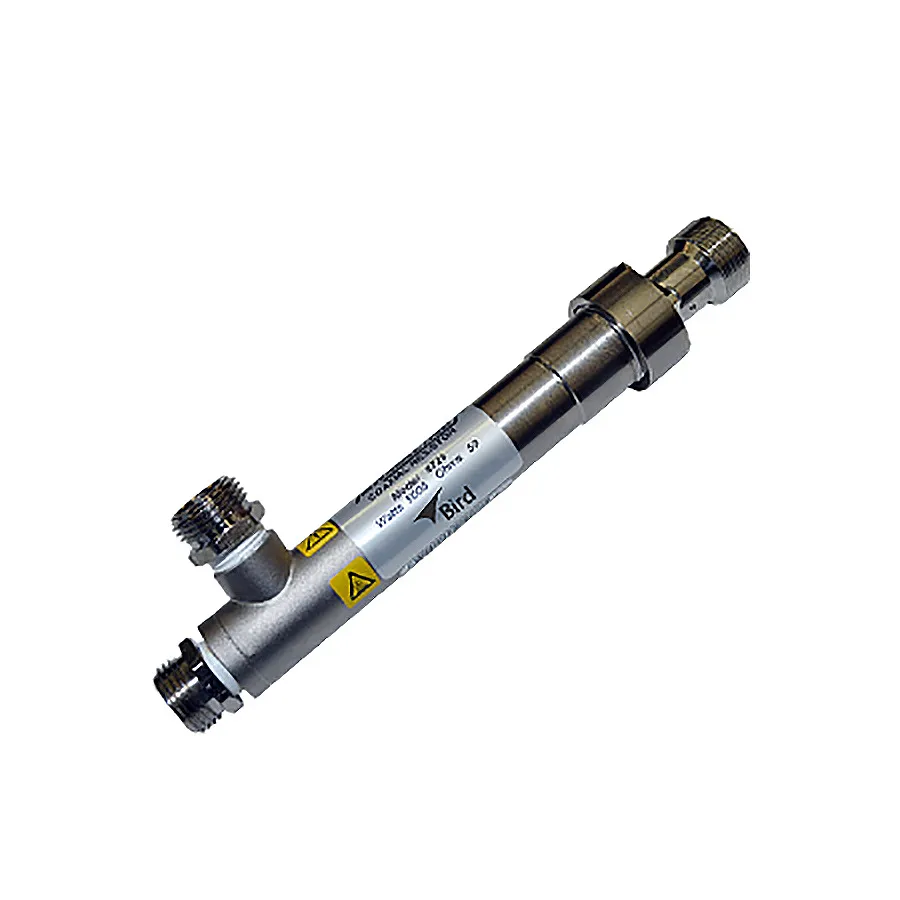

Bird 8726 Water-Cooled RF Termination
Bird 8726 охолоджуваний водою RF терміератор
Запитати ціну
Bird 8726 is a 5 kW water-cooled RF termination with 50-ohm impedance and LC female connector, providing efficient RF power dissipation for broadband applications.
Деталі продукту
| Модель | 8726 |
| Виробник | Bird |
| Категорія | RF Terminators |
| Наявність | На замовлення |
Опис
Огляд
Bird 8726 — це компактний охолоджуваний водою RF терміератор, розроблений для високопотужних систем передавачів та ліній передачі. Він перетворює RF потужність на тепло, яке безпосередньо поглинається водою, що протікає через навантаження, забезпечуючи ефективне розсіювання без вироблення додаткового тепла. Пристрій можна встановлювати в будь-якому положенні, потребуючи лише джерела питної води.
Основні характеристики
- Номінальна потужність 5 кВт безперервна
- Імпеданс 50 Ом з низькою VSWR (1,10 макс при DC–500 МГц, 1,25 макс при 500–2000 МГц)
- Розіємом LC (QC), взаємозамінний з розіємами SC, 7/8 та 1-5/8 EIA фланців
- Компактна конструкція з мінімальною площею й гнучкими варіантами встановлення
- Потребує витрати води 1 GPM (3,8 л/хвилина)
- Водопровідне з'єднання 3/4 дюйма (вилка)
Застосування
- Розсіювання RF потужності в системах високопотужних передавачів
- Тестування та вимірювання ліній передачі
- Широкосмугове RF навантаження для роботи від 0 до 2 ГГц
Характеристики
| Connector Type | LC(f) |
| Finish | Bright Nickel Plated |
| Frequency Range | DC-2GHz |
| Impedance | 50 Ohms |
| Maximum Power | 5 kW |
