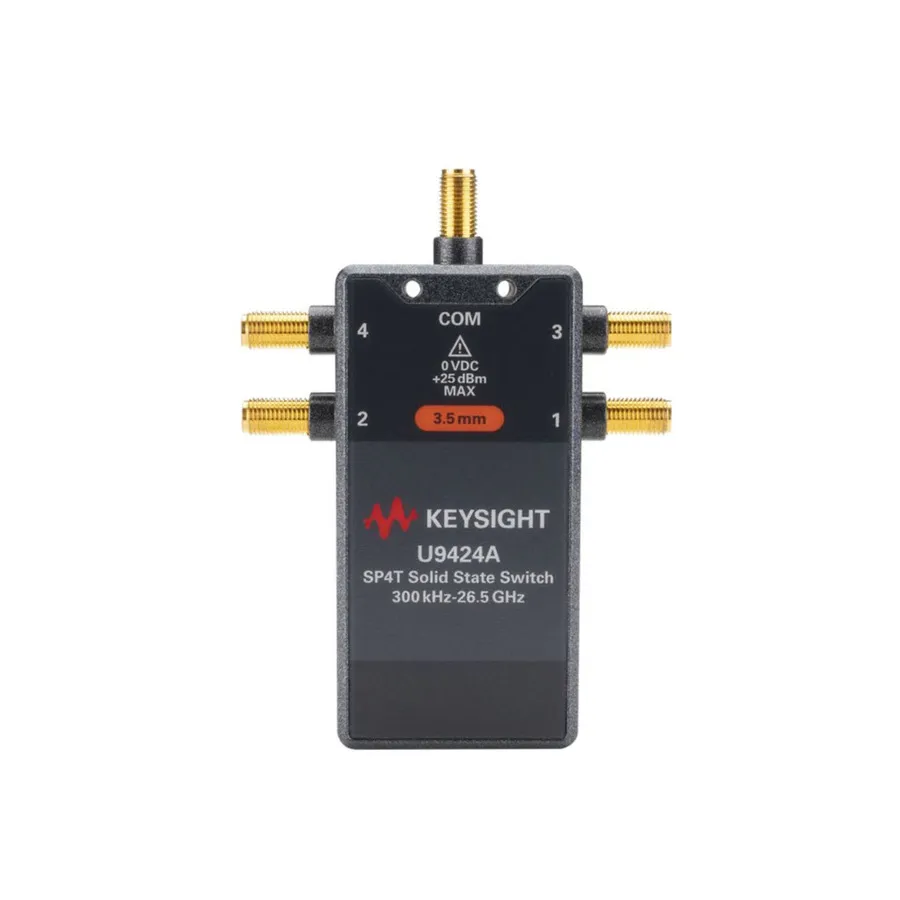

Keysight U9424A/001/101 SP4T Solid State FET Switch
Keysight U9424A/001/101 SP4T твердотільний FET комутатор
Keysight U9424A SP4T solid state FET switch with 300 kHz-26.5 GHz frequency range, 100 dB isolation at 9 GHz, and low video leakage for sensitive component testing.
Деталі продукту
| Модель | U9424A/001/101 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight U9424A — твердотільний FET комутатор конфігурації SP4T із широким діапазоном робочих частот від 300 kHz до 26.5 GHz. Забезпечує непереважну ізоляцію та мінімальний видеопротік, що робить його ідеальним для тестування чутливих RF компонентів, таких як змішувачі та підсилювачі.
Високий видеопротік може погіршити точність вимірювань та потенційно пошкодити чутливі компоненти. U9424A пропонує високу ізоляцію (100 dB на 9 GHz) та мінімальний видеопротік (менше 270 mVpp), що забезпечує безпечне тестування чутливих компонентів.
Основні характеристики
- Широкий діапазон робочих частот від 300 kHz до 26.5 GHz
- Висока ізоляція: 100 dB на 9 GHz
- Мінімальний видеопротік: менше 270 mVpp
- Швидкість перемикання в мікросекундах
- Конфігурація SP4T для можливості багатопортового комутування
- Роз'єм 3.5 мм для роботи на 26.5 GHz
Застосування
- Вимірювання чутливих RF компонентів та пристроїв
- Гнучкість системи та можливість конфігурації багатопортового обладнання
- Тестування змішувачів та підсилювачів
Комплектація
- Кабель 4-контактного роз'єму на голий провід, довжина 85 мм
Характеристики
| Frequency Range | 300 kHz to 26.5 GHz |
| Function | SP4T |
| Connector Type | 3.5 mm |
| Series | U942xA/B/C Series |
| Connectivity | Solder Wire |
