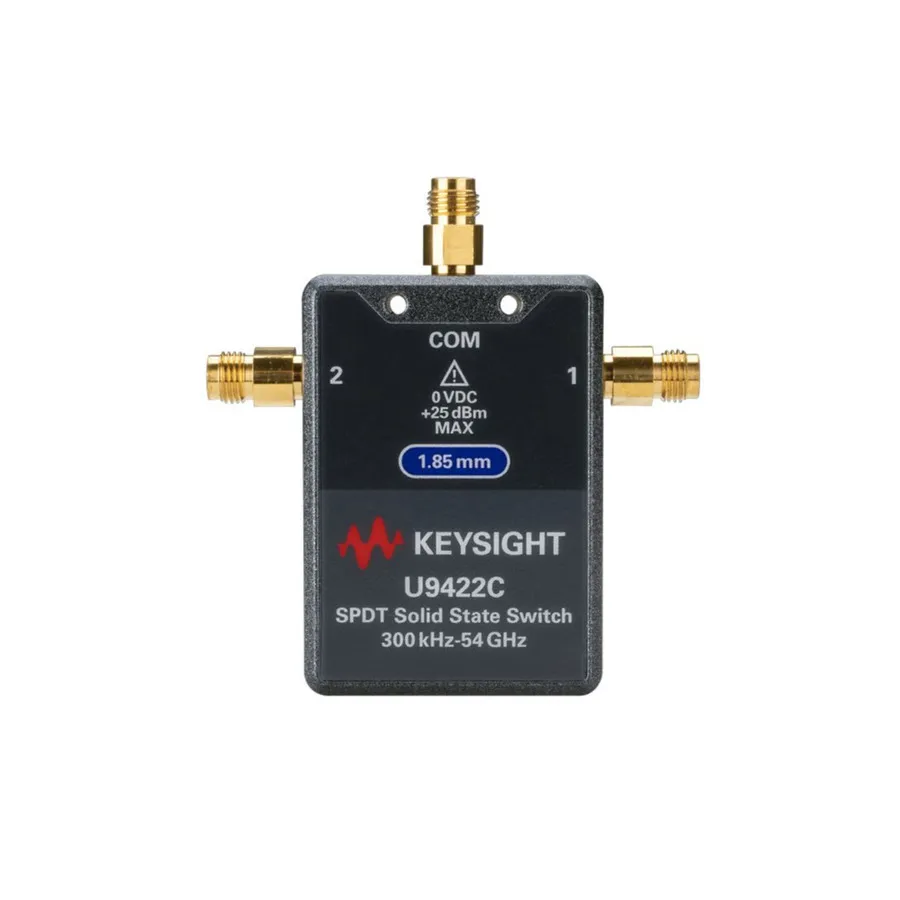

Keysight U9422C/002/201/301 SPDT Solid State FET Switch
Keysight U9422C/002/201/301 SPDT твердотільний FET комутатор
Keysight U9422C SPDT solid state FET switch with USB connectivity, 300 kHz-54 GHz frequency range, 100 dB isolation at 9 GHz, and low video leakage for sensitive component testing.
Деталі продукту
| Модель | U9422C/002/201/301 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight U9422C — твердотільний FET комутатор конфігурації SPDT із широким діапазоном робочих частот від 300 kHz до 54 GHz. З USB та портом конфігурації багатопортового обладнання, забезпечує непереважну ізоляцію та мінімальний видеопротік, що робить його ідеальним для тестування чутливих RF компонентів, таких як змішувачі та підсилювачі.
Високий видеопротік може погіршити точність вимірювань та потенційно пошкодити чутливі компоненти. U9422C пропонує високу ізоляцію (100 dB на 9 GHz, 70 dB до 54 GHz) та мінімальний видеопротік (менше 270 mVpp), що забезпечує безпечне тестування чутливих компонентів.
Основні характеристики
- Широкий діапазон робочих частот від 300 kHz до 54 GHz
- Висока ізоляція: 100 dB на 9 GHz, 70 dB до 54 GHz
- Мінімальний видеопротік: менше 270 mVpp
- Швидкість перемикання в мікросекундах
- USB та порт конфігурації багатопортового обладнання
- Роз'єм 1.85 мм для роботи на 54 GHz
Застосування
- Вимірювання чутливих RF компонентів та пристроїв
- Гнучкість системи та можливість конфігурації багатопортового обладнання
- Тестування змішувачів та підсилювачів
- Системи багатопортових вимірювань через USB або PXIe
Комплектація
- USB 3.1 кабель Type-A до Type-C, 1 метр
- Кабель взаємодії для конфігурації багатопортового обладнання з PXIe та USB VNA, 1 метр
Характеристики
| Frequency Range | 300 kHz to 54 GHz |
| Function | SPDT |
| Connector Type | 1.85 mm |
| Series | U942xA/B/C Series |
| Connectivity | USB, Multiport |
