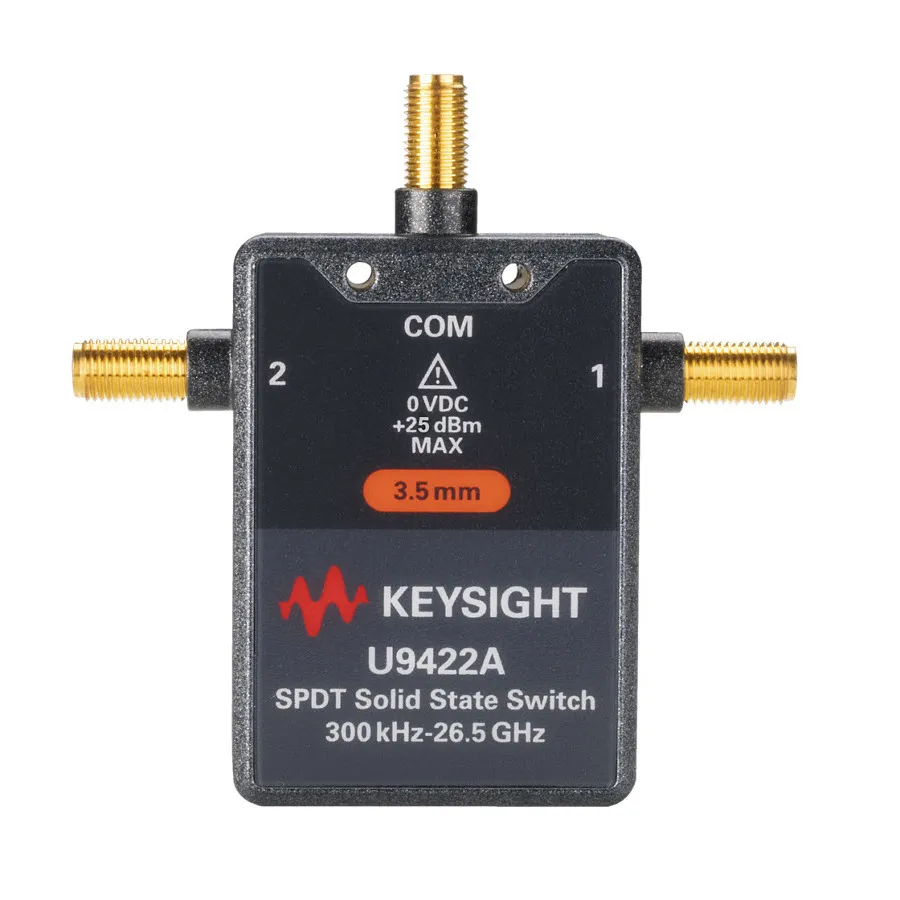

Keysight U9422A Solid State FET Switch, 300 kHz-26.5 GHz
Keysight U9422A твердостанний FET комутатор, 300 кГц-26,5 ГГц
Запитати ціну
Keysight U9422A solid state FET SPDT switch, 300 kHz-26.5 GHz, with 100 dB isolation at 9 GHz and low video leakage (<270 mVpp) for precise testing of sensitive RF components.
Деталі продукту
| Модель | U9422A/001/101 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight U9422A — твердостанний FET SPDT комутатор, розроблений для широкосмугових RF та мікрохвильових застосувань у діапазоні 300 кГц-26,5 ГГц. Він забезпечує виключну ізоляцію та надзвичайно низьку видеопомилку, що робить його ідеальним для точного вимірювання та характеризації чутливих RF компонентів. Комутатор пропонує гнучку підключення з інтерфейсом паяних контактів та швидкість перемикання в мікросекундах.
Основні характеристики
- Діапазон частот: 300 кГц-26,5 ГГц
- SPDT конфігурація для гнучкої маршрутизації сигналу
- Ізоляція портів: 100 дБ на 9 ГГц; 70 дБ до 26,5 ГГц
- Видеопомилка: менше 270 мВпп (запобігає пошкодженню чутливих компонентів)
- Швидкість перемикання в мікросекундах
- 3,5 мм роз'єми для роботи на 26,5 ГГц
- Опція паяних контактів для прямої інтеграції
Застосування
- Вимірювання чутливих RF компонентів, включаючи мішачи та підсилювачі
- Інтеграція тестувальних та вимірювальних систем
- Лабораторне та виробниче RF тестування
- Багатоканальні конфігурації вимірювань
Комплектація
- Кабель 3-контактного роз'єму до оголеного дроту, 85 мм
Характеристики
| Frequency Range | 300 kHz to 26.5 GHz |
| Function | SPDT |
| Connector Type | 3.5 mm |
| Series | U942xA/B/C Series |
| Connectivity | Solder Wire |
