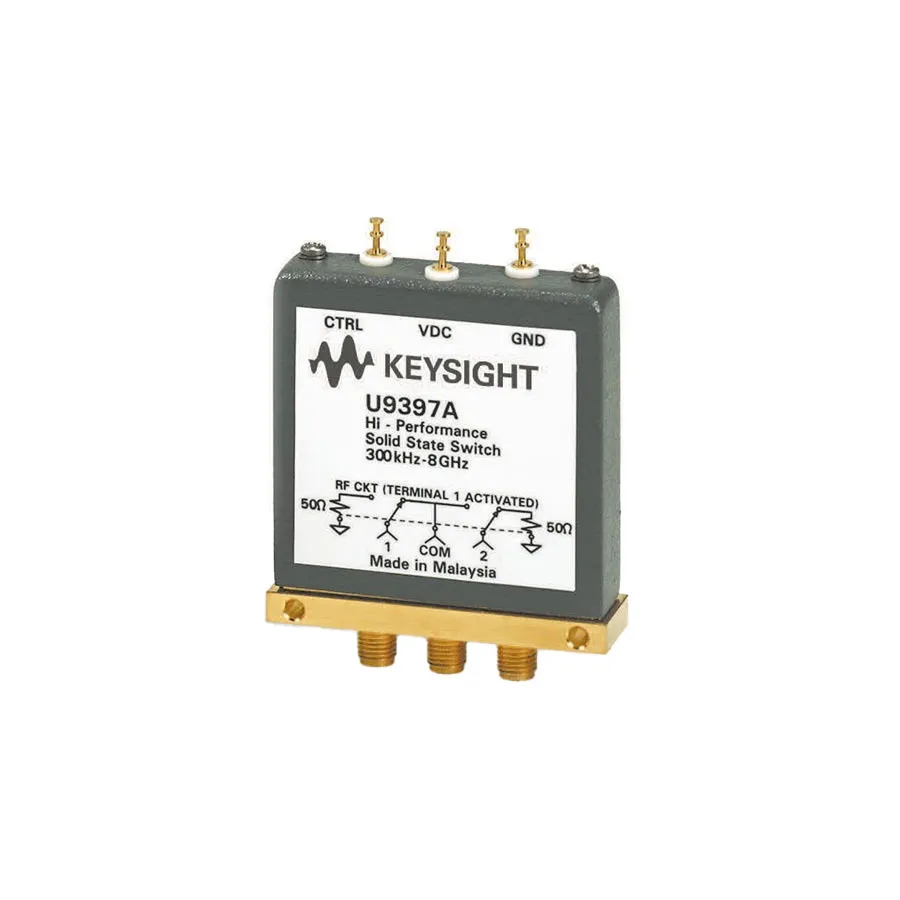

Keysight U9397A SPDT Solid State Switch
Keysight U9397A SPDT твердотільний комутатор
Запитати ціну
Keysight U9397A is a solid state SPDT switch covering 300 kHz to 8 GHz with 100 dB isolation, <3 dB insertion loss, and 500 µs settling time.
Деталі продукту
| Модель | U9397A |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight U9397A — твердотільний FET SPDT комутатор для швидкісних RF та мікрохвильових систем тестування. Забезпечує відмінну продуктивність у діапазоні від 300 kHz до 8 GHz, що робить його ідеальним вибором для інструментарію, телекомунікаційних систем, радарних установок та інших застосувань, що вимагають надійної маршрутизації RF сигналів.
Основні характеристики
- Діапазон частот від 300 kHz до 8 GHz
- Високе розділення між портами вище 100 dB для мінімізації перехресних завад
- Низька втрата вставки менше 3.0 dB
- Вбудований TTL/CMOS драйвер усуває необхідність у зовнішніх ланцюгах
- Однополюсна операція зміщення DC для спрощеної конфігурації
- Швидкий час встановлення приблизно 500 µs для високошвидкісної маршрутизації сигналів
- Низька утечка відео менше 10 mVpp
Застосування
- RF та мікрохвильові інструментальні системи
- Телекомунікаційне випробувальне обладнання
- Радарні та сенсорні системи
- Високошвидкісні застосування маршрутизації сигналів
Характеристики
| Frequency Range | 300 kHz to 8 GHz300 kHz to 18 GHz |
| Insertion Loss | < 3.0 dB (300 kHz to 4 GHz)< 5.0 dB (300 kHz to 8 GHz) |
| Isolation | 100 dB90 dB |
| Settling Time | 500 µs (typical)500 µs (typical) |
| Switching Speed Rise/Fall* | 5 µs (typical)5 µs (typical) |
| Video Leakage | < 10 mVpp< 10 mVpp |
| Characteristic Impedance | 50 ½ (nominal)50 ½ (nominal) |
| Connectors | SMA (f)SMA (f |
