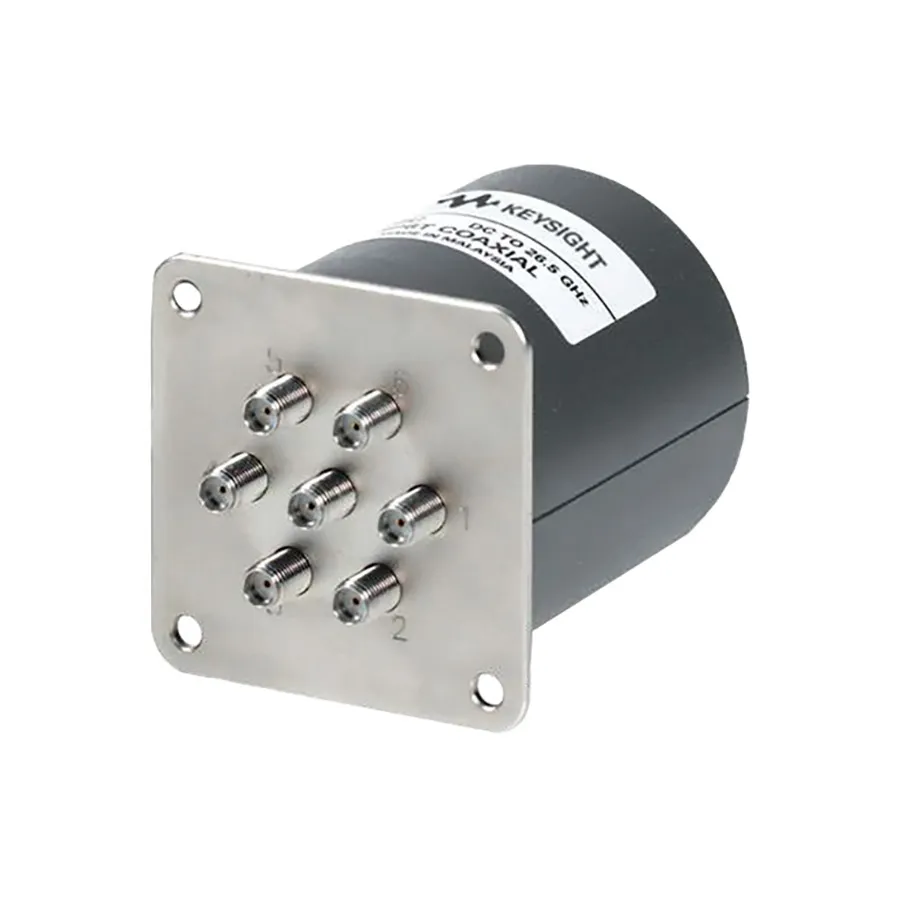

Keysight L7106C Multiport Coaxial Switch
Keysight L7106C багатопортовий коаксіальний комутатор
Запитати ціну
Keysight L7106C multiport coaxial switch with TTL logic control and 24 VDC power for RF signal routing, DC to 26.5 GHz, with 0.03 dB repeatability and 90 dB isolation.
Деталі продукту
| Модель | L7106C/161/T24/SMA |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight L7106C є багатопортовим електромеханічним коаксіальним комутатором з перериванням, призначеним для RF та мікрохвильових застосувань маршрутизації та тестування сигналів. Ця конфігурація має управління логікою TTL з живленням 24 VDC та 16-pin DIP коннектором, що дозволяє прямо інтегруватися з цифровими системами управління.
Основні характеристики
- Конфігурація SP6T, з перериванням
- Діапазон частот: DC до 26.5 GHz
- Живлення 24 VDC з управлінням логікою TTL/5V CMOS
- Розетка 16-pin DIP зі стрічковим кабелем на 24 дюйми
- Повторюваність втрати введення: 0.03 dB максимум (до 2 мільйонів циклів)
- Ізоляція: 90 dB мінімум (DC до 12 GHz), з гарантованою роботою до 26.5 GHz
- Індикатор електронного положення
- Магнітна фіксація з можливістю переривання струму
- Тривалість роботи: 5 мільйонів циклів (типово)
- Коннектори SMA самиця
Застосування
- Автоматизована маршрутизація RF сигналів у тестових системах
- Комутація сигнальних шляхів із цифровим управлінням
- Системи мікрохвильових вимірювань та спостереження
- Виробниче та інтеграційне тестове обладнання
Характеристики
