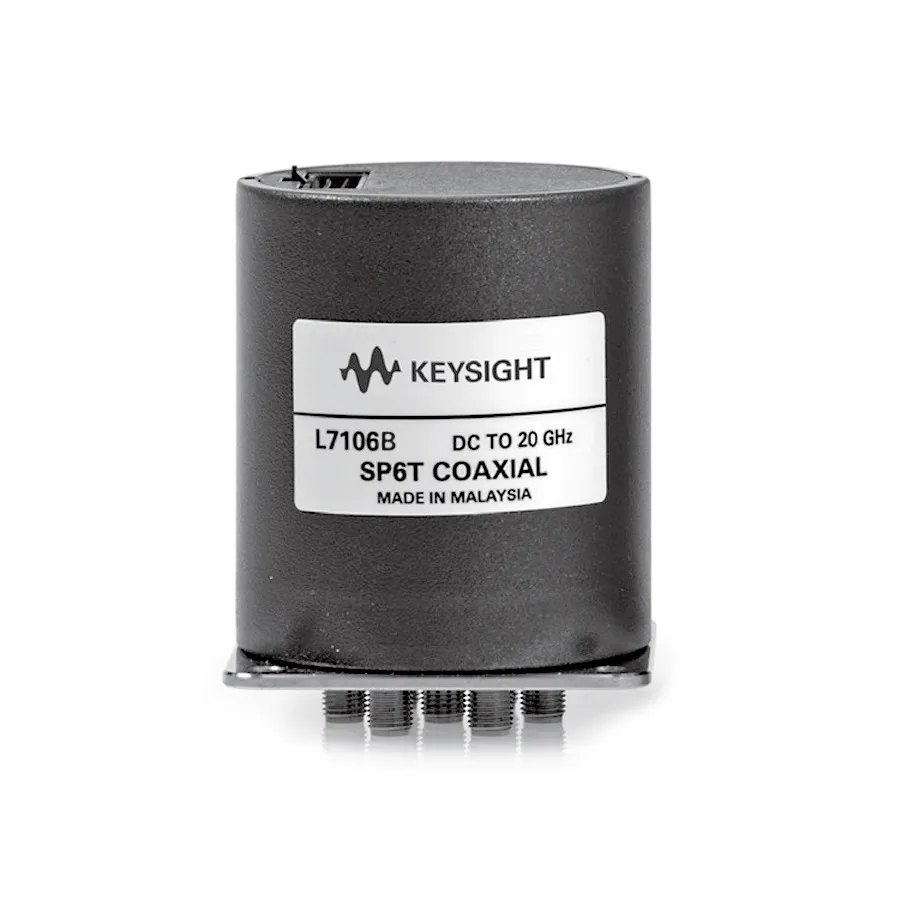

Keysight L7106B багатопортовий коаксіальний комутатор
Keysight L7106B Multiport Coaxial Switch
Запитати ціну
Keysight L7106B multiport coaxial switch for RF signal routing and testing, DC to 20 GHz, with 0.03 dB insertion loss repeatability and 90 dB isolation.
Деталі продукту
| Модель | L7106B/161/T24 |
| Виробник | Keysight |
| Категорія | РЧ-перемикачі |
| Наявність | На замовлення |
Опис
Огляд
Keysight L7106B є багатопортовим коаксіальним комутатором з перериванням, призначеним для RF та мікрохвильових застосувань маршрутизації та тестування сигналів. Цей електромеханічний комутатор забезпечує надійну роботу з гарантованою повторюваністю та високою ізоляцією.
Основні характеристики
- Конфігурація SP6T, з перериванням
- Діапазон частот: DC до 20 GHz
- Повторюваність втрати введення: 0.03 dB максимум (до 2 мільйонів циклів)
- Ізоляція: 90 dB мінімум (DC до 12 GHz)
- Індикатор електронного положення
- Магнітна фіксація з можливістю переривання струму
- Тривалість роботи: 5 мільйонів циклів (типово)
- Коннектори SMA самиця
Застосування
- Маршрутизація RF сигналів у тестових системах
- Системи мікрохвильових вимірювань
- Автоматизоване тестове обладнання (ATE)
- Лабораторне спостереження сигналів
Характеристики
| Configuration | SP6T, terminated |
| Frequency Range | DC to 20 GHz |
| Insertion Loss | 0.3 dB + 0.015 × frequency (GHz) |
| Isolation | 90 dB minimum (DC to 12 GHz), 70 dB minimum (12 to 15 GHz), 65 dB minimum (15 to 20 GHz) |
| SWR | 1.2 maximum (DC to 4 GHz), 1.35 maximum (4 to 12.4 GHz), 1.45 maximum (12.4 to 18 GHz), 1.7 maximum (18 to 20 GHz) |
| Repeatability | 0.03 dB maximum (up to 2 million cycles at 25°C) |
| Operating Life | 5 million cycles typical |
| Connectors | SMA (female) |
