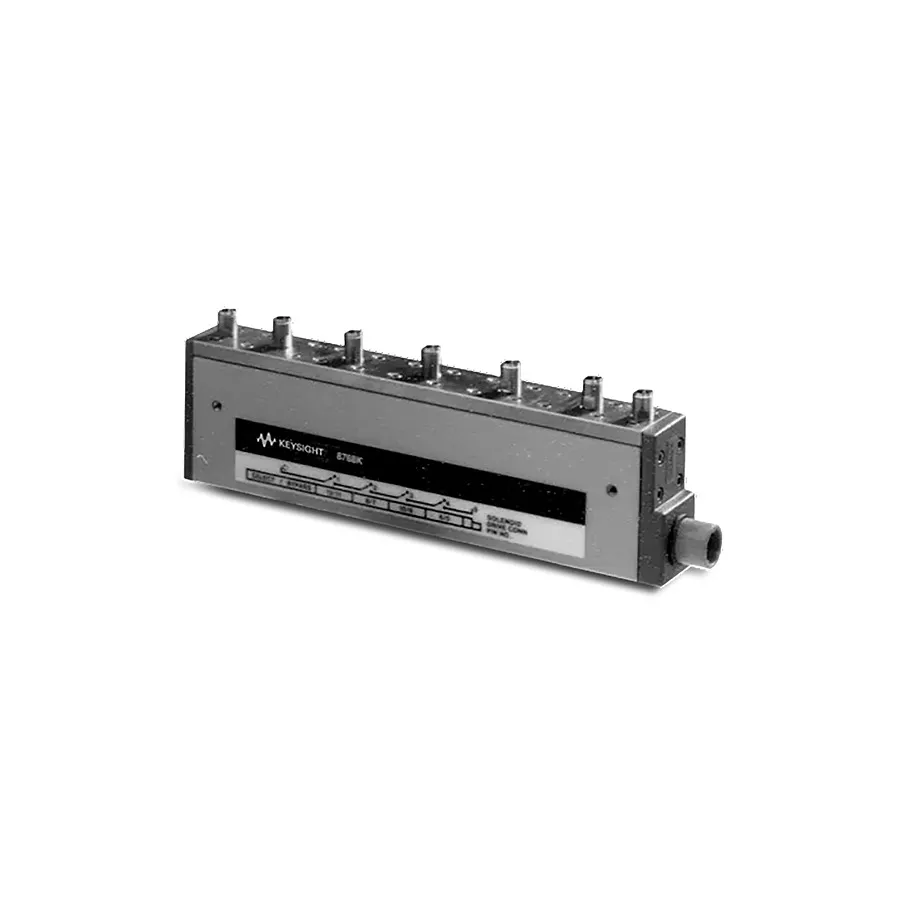

Keysight 8768K Coaxial Switch
Keysight 8768K коаксіальний перемикач
Запитати ціну
Keysight 8768K coaxial switch provides five independent RF paths with SMA female connectors, low SWR, and proven reliability for DC to 26.5 GHz RF systems.
Деталі продукту
| Модель | 8768K/002/011/016 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8768K — це коаксіальний RF перемикач з однією позицією входу та п'ятьма позиціями виходу (SP5T), розроблений для автоматизованих систем тестування, що вимагають множинних RF сигнальних шляхів. Цей варіант оснащений розьємами SMA типу мама, 5В соленоїдним приводом та кабельною збіркою довжиною 16 дюймів з DIP роз'ємом на 4 контакти, забезпечуючи повну інтеграцію у більші платформи тестування від постійного струму до 26.5 ГГц.
Основні характеристики
- П'ять незалежних RF сигнальних шляхів (одна позиція входу п'ять виходів)
- Розьєми SMA типу мама для стандартної RF коаксіальної інтеграції
- Низька SWR та чудова повторюваність для точної комутації сигналу
- Міцна конструкція з ресурсом понад п'ять мільйонів циклів комутації
- Швидка реакція комутації менше 20 мс
- Конфігурація 5V соленоїдного приводу
- Готова до інтеграції кабельна збірка на 16 дюймів з DIP роз'ємом на 4 контакти
Застосування
- Автоматизовані системи RF тестування
- Мультишляхова маршрутизація сигналу в тестових інструментах
- RF тестування комунікацій
- Лабораторне та польове тестове обладнання
Характеристики
| Type | Single-pole Five-throw (SP5T) Coaxial Switch |
| Frequency Range | DC to 26.5 GHz |
| Connector Type | SMA female |
| Solenoid Voltage | 5V |
| Interface Connector | 4-pin DIP |
| Cable Length | 16 inches |
| Switching Time | < 20 ms |
| Operating Life | > 5 million switching cycles |
| Repeatability | 0.01 dB (DC-18 GHz), 0.05 dB (18-26.5 GHz) |
