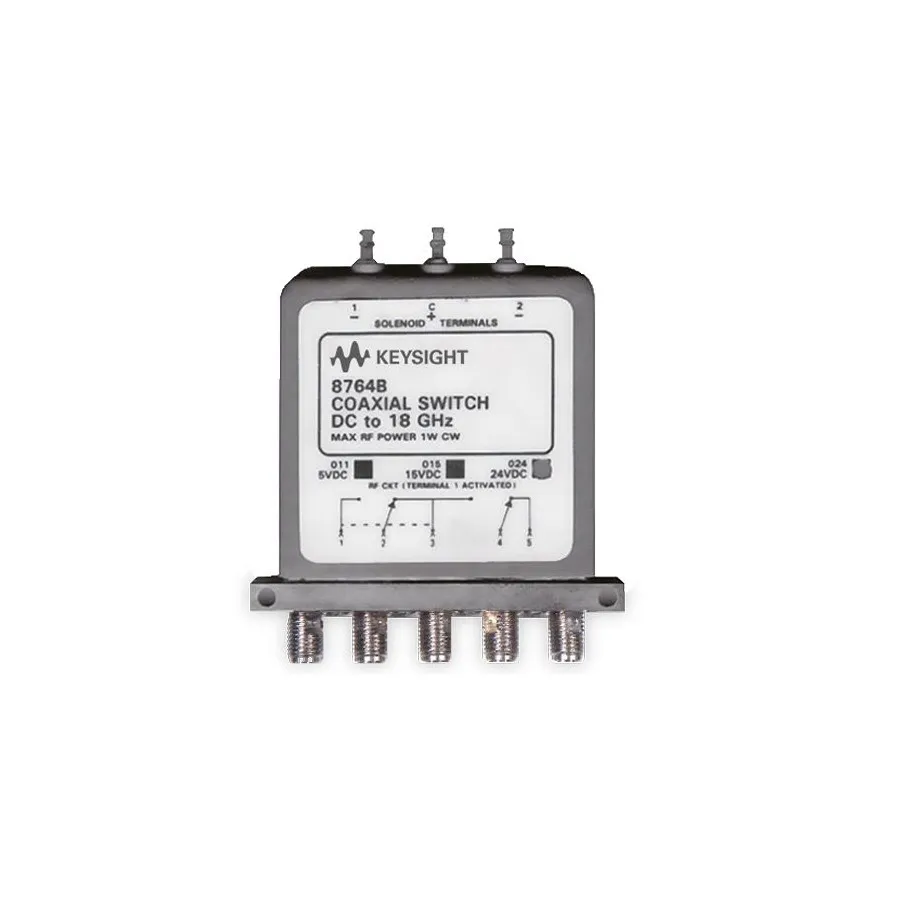

Keysight 8764B/T24 Coaxial Switch
Keysight 8764B/T24 коаксіальний перемикач
Запитати ціну
Keysight 8764B/T24 is a 5-port RF coaxial switch for DC to 18 GHz with TTL logic control and 24V solenoid configuration for RF test systems.
Деталі продукту
| Модель | 8764B/T24 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8764B/T24 — це 5-портовий коаксіальний перемикач для РЧ та мікрохвильових застосувань тестування. Цей варіант оснащений керуванням TTL/5V CMOS із 24V соленоїдними приводами, забезпечуючи відмінну широкосмугову характеристику з високою ізоляцією та низьким КХВ.
Основні характеристики
- Діапазон частот: DC до 18 ГГц
- Нетермінований мультипортовий коаксіальний перемикач з п'ятьма портами RF
- Керування TTL/5V CMOS із 24V конфігурацією соленоїдів
- Втрата вставлення: менш ніж 0,20 дБ до 2 ГГц, менш ніж 0,5 дБ до 18 ГГц
- КХВ (через лінію): менш ніж 1,10 DC до 2 ГГц, менш ніж 1,20 до 12,4 ГГц, менш ніж 1,30 до 18 ГГц
- Ізоляція між портами: більше 90 дБ в усьому діапазоні частот
- Тривалий ресурс: більше 1 мільйона циклів комутації
- Повторюваність втрати вставлення: менш ніж 0,03 дБ типово
- Можливість переривання струму та індикація положення
Застосування
- РЧ та мікрохвильові системи тестування та вимірювання
- Автоматизовано обладнання для тестування (ATE) у виробництві
- Лабораторне та настільне тестування
- Маршрутизація сигналу в широкосмугових системах
