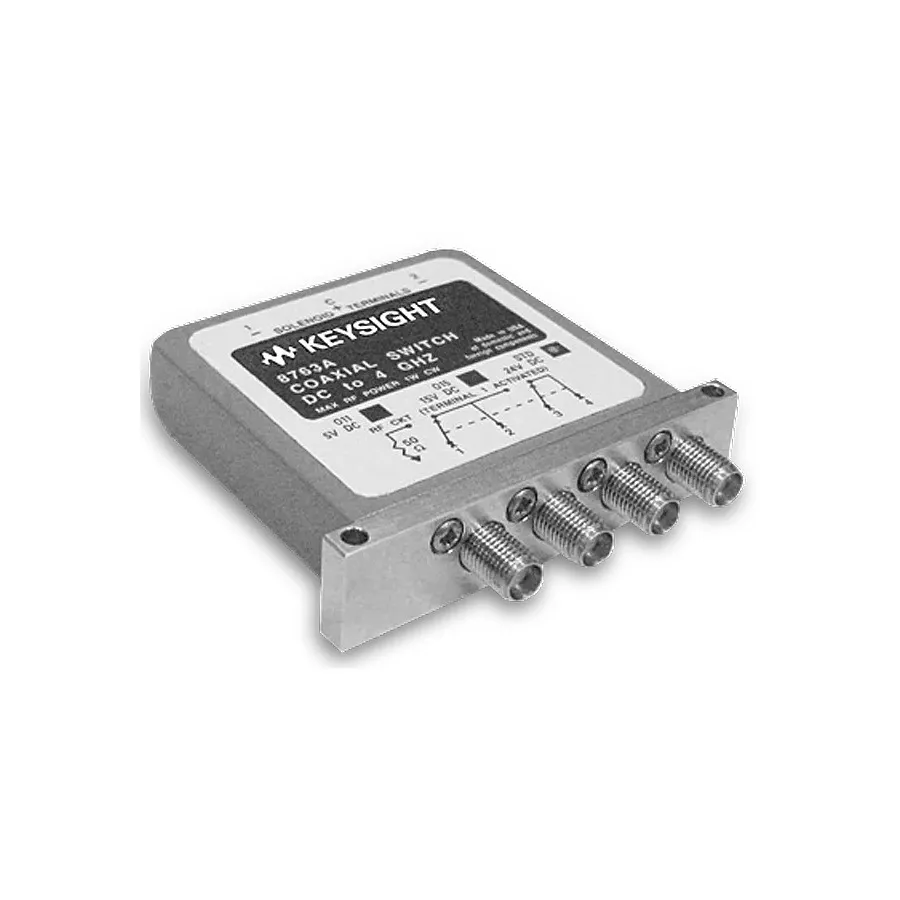

Keysight 8763A/T24 Coaxial Switch
Keysight 8763A/T24 коаксіальний комутатор
Запитати ціну
Keysight 8763A/T24 — DC to 4 GHz multiport coaxial switch with TTL/CMOS logic control and 24 VDC power supply.
Деталі продукту
| Модель | 8763A/T24 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8763A — це 4-портовий коаксіальний RF комутатор, розроблений для широкосмугової роботи від DC до 4 GHz. Один порт внутрішньо завершений 50-омним опором, що робить його ідеальним для застосувань, які вимагають надійної маршрутизації та комутації RF сигналів. З керуванням за логікою TTL/5V CMOS та живленням 24 VDC, цей комутатор пропонує відмінну повторюваність та тривалий термін експлуатації.
Основні характеристики
- Діапазон частот: DC до 4 GHz
- 4-портовий коаксіальний комутатор з одним внутрішнім завершенням 50 Ом
- Втрата включення: < 0,20 dB (DC до 2 GHz), < 0,25 dB (2 до 4 GHz)
- Ізоляція портів: > 100 dB у всьому діапазоні частот
- SWR < 1,20 у всьому діапазоні роботи
- Керування логікою TTL/5V CMOS з живленням 24 VDC
- Висока повторюваність: 0,03 dB типова
- Довгий термін служби: > 1 мільйон циклів комутації
- Роз'єми SMA (f)
Застосування
- RF системи тестування та вимірювання
- Маршрутизація сигналів у системах приймачів та передавачів
- Широкосмугова комутація антени
- Тестування мікрохвильових компонентів
Характеристики
| Frequency Range | DC to 4 GHz |
| Number of Ports | 4 (one with 50-ohm internal termination) |
| Insertion Loss (DC to 2 GHz) | < 0.20 dB |
| Insertion Loss (2 to 4 GHz) | < 0.25 dB |
| Isolation Between Ports | > 100 dB |
| SWR (DC to 2 GHz) | < 1.10 |
| SWR (2 to 4 GHz) | < 1.20 |
| Connectors | SMA (f) |
| Control Logic | TTL/5V CMOS |
| Supply Voltage | 24 VDC |
| Insertion Loss Repeatability | 0.03 dB typical |
| Operating Life | > 1,000,000 cycles |
