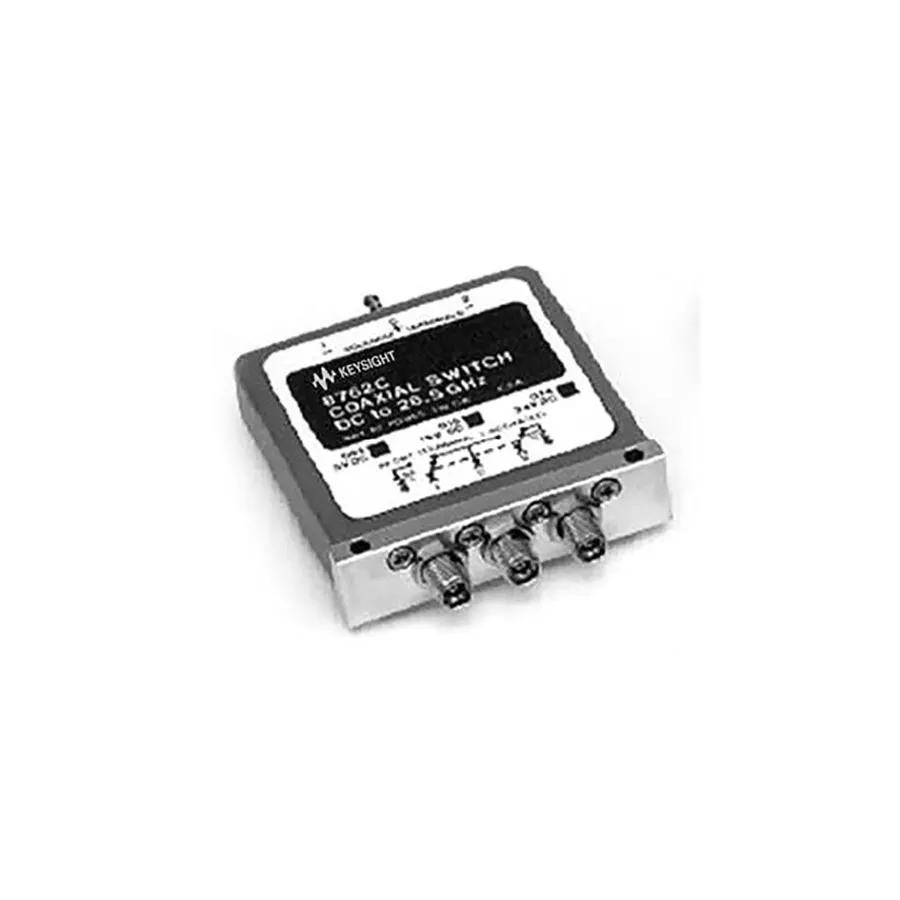

Keysight 8762C/011 Coaxial Switch
Keysight 8762C/011 коаксіальний комутатор
Запитати ціну
Keysight 8762C/011 is a high-frequency coaxial SPDT switch to 26.5 GHz with 5V solenoid control, > 90 dB isolation, and low insertion loss for RF test applications.
Деталі продукту
| Модель | 8762C/011 |
| Виробник | Keysight |
| Категорія | RF Switches |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8762C/011 — це коаксіальний комутатор SPDT для RF та мікрохвильових застосувань з робочим діапазоном від DC до 26.5 GHz. Варіант /011 забезпечує керування електромагнітом 5V, що робить його сумісним з низьковольтними системами керування, при цьому зберігаючи високу частотну продуктивність та надійність серії 8762C.
Основні характеристики
- Діапазон частот: DC до 26.5 GHz
- Ізоляція: > 90 dB до 18 GHz, > 50 dB до 26.5 GHz
- Втрата передачі: < 0.25 dB до 2 GHz, < 0.5 dB до 18 GHz, < 1.25 dB до 26.5 GHz
- Керування електромагнітом 5V
- Роз'єми 3.5 mm
- Індикація позиції та можливість переривання струму
Застосування
- Маршрутизація високочастотних RF сигналів
- Міліметрові тестові застосування
- Автоматизоване тестування обладнання (ATE)
- Лабораторні та виробничі системи тестування
Характеристики
| Frequency Range | DC to 26.5 GHz |
| Connector Type | 3.5 mm (f) |
| Isolation (DC-18 GHz) | > 90 dB |
| Isolation (18-26.5 GHz) | > 50 dB |
| Insertion Loss (DC-2 GHz) | < 0.25 dB |
| Insertion Loss (2-18 GHz) | < 0.5 dB |
| Insertion Loss (18-26.5 GHz) | < 1.25 dB |
| Control Voltage | 5V DC |
| Switch Type | SPDT (Single Pole Double Throw) |
| Characteristic Impedance | 50Ω |
