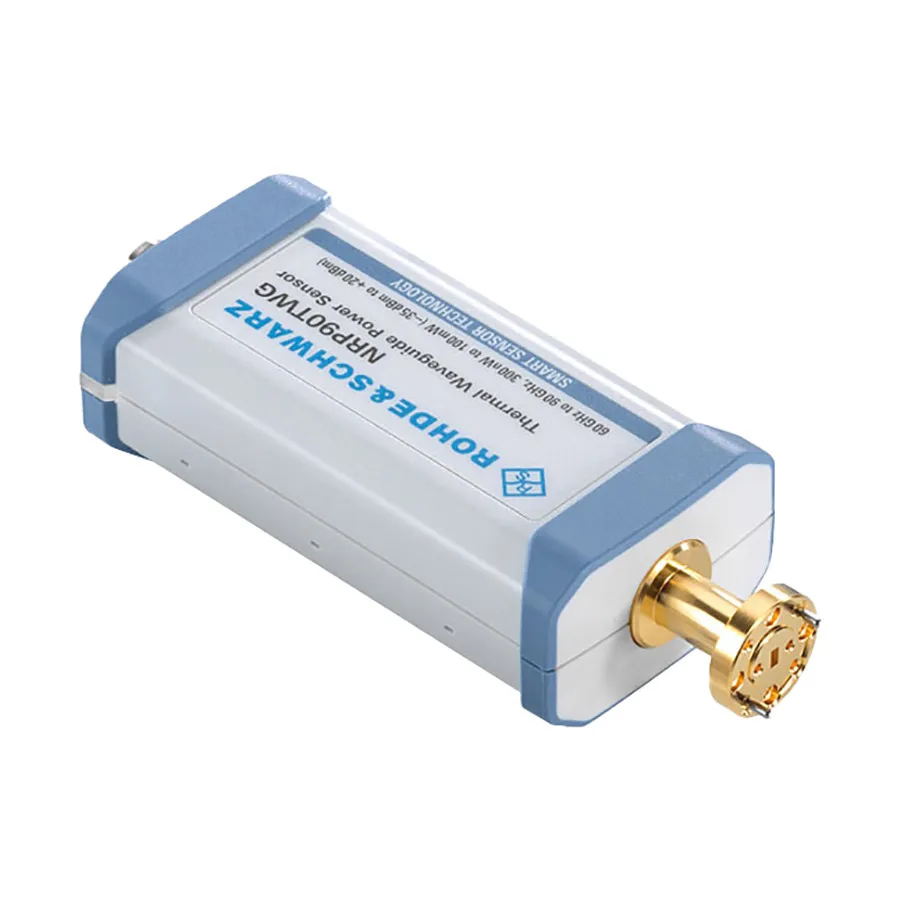

Rohde & Schwarz NRP90TWG Thermal Power Sensor

Огляд

NRP90TWG — це термічний хвилевідний датчик потужності, розроблений для високочастотних застосувань, включаючи супутникові комунікації, радарні та автомобільні радарні системи. Працює від 60 ГГц до 90 ГГц, цей датчик забезпечує чудову точність і стабільність у складних сценаріях вимірювання. Він має інтерфейс хвилеводу WR12, вбудоване узгодження імпедансу та термічний дизайн, оптимізований для мінімального шуму вимірювання та швидкого часу встановлення.

Основні характеристики

• Діапазон частот: 60 ГГц – 90 ГГц
• Діапазон потужності: 300 нВт – 100 мВт (-35 дБм до +20 дБм)
• Лінійність: 0.010 дБ (0.23%) в смугі 50–110 ГГц
• Висока швидкість вимірювання: >500 вимірювань/секунду в режимі буферизації, в три рази більше, ніж у порівняних датчиків
• Інтерфейс хвилеводу WR12 для обробки високочастотних сигналів
• Чудове узгодження імпедансу для мінімізації відбивань і невизначеності вимірювання
• Розроблений коннектор з кульковою муфтою для відтворюваності
• USB та LAN підключення для дистанційного керування
• Функція внутрішньої калібрування для перевірки функціональності та точності датчика
• Допускає будь-який тип модуляції для складних вимірювальних завдань

Застосування

• Тестування супутникових комунікаційних систем
• Військові та цивільні радарні застосування
• Розробка та валідація автомобільних радарів
• Еталонні вимірювання та лабораторії калібрування
• Дослідження та розробка високочастотних RF систем
