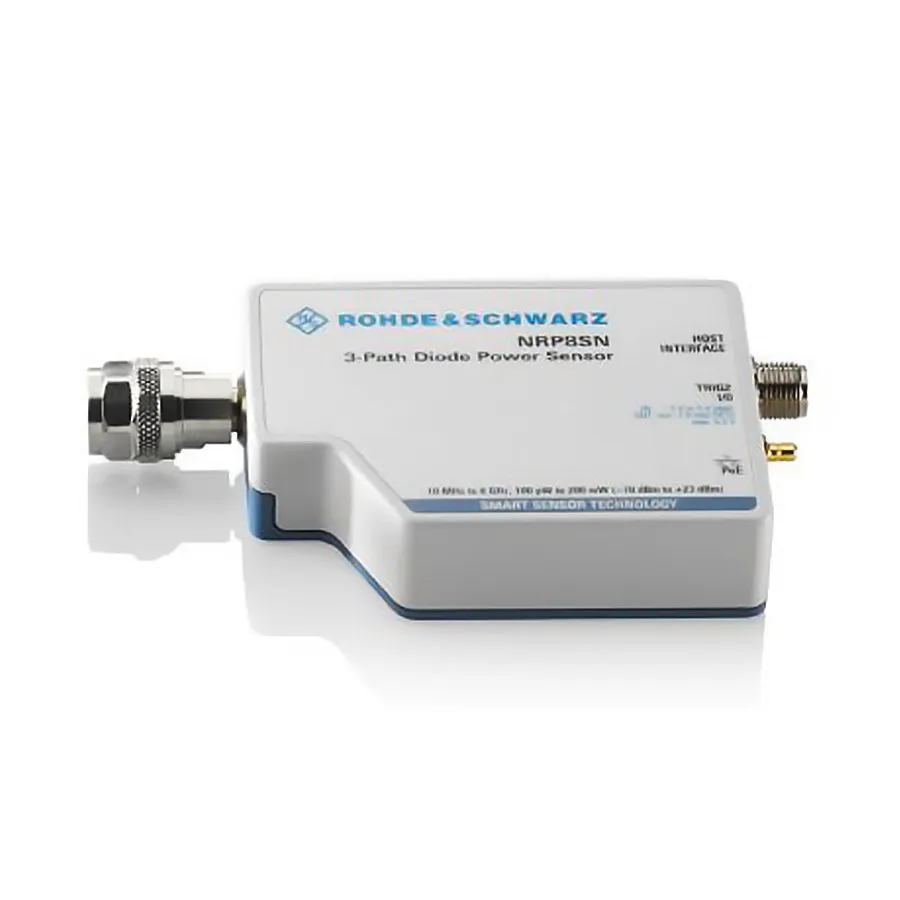

Rohde & Schwarz NRP8SN Diode Power Sensor

Огляд

NRP8SN — це трипровідниковий датчик потужності діода, який поєднує високу точність вимірювання в широкому динамічному діапазоні з чудовою швидкістю. Він працює від 10 МГц до 8 ГГц, охоплюючи рівні потужності від 100 пВт до 200 мВт (-70 дБм до +23 дБм). Датчик можна використовувати з базовим блоком Rohde & Schwarz NRP2, ноутбуком/ПК через USB/LAN або інтегрувати з багатьма приладами Rohde & Schwarz, включаючи генератори сигналів, аналізатори та аналізатори мереж.

Основні характеристики

• Діапазон частот: 10 МГц – 8 ГГц
• Діапазон потужності: 100 пВт – 200 мВт (-70 дБм до +23 дБм)
• Висока швидкість вимірювання: >50 000 відліків/секунду, 10 000 синхронізованих вимірювань/секунду
• Удосконалена трипровідникова технологія зменшує шум вимірювання до нижньої межі -70 дБм з динамічним діапазоном 93 дБ
• Висока точність вимірювання в усьому діапазоні рівнів для всіх типів сигналів і модуляції
• Входи/виходу тригера прямо на датчику
• Кілька варіантів підключення: USB, LAN/USBTMC та інтеграція з приладами R&S
• Веб-інтерфейс для дистанційного керування
• Компенсація втрат в кабелях і відбивань через зміщення, S-параметри та корекцію Gamma

Застосування

• Швидкі та точні вимірювання низькорівневої RF потужності
• Складні вимірювальні установки з кількома джерелами відбивання
• Дистанційні вимірювання потужності на великих відстанях через LAN
• Лабораторне та польове тестування з приладами Rohde & Schwarz
