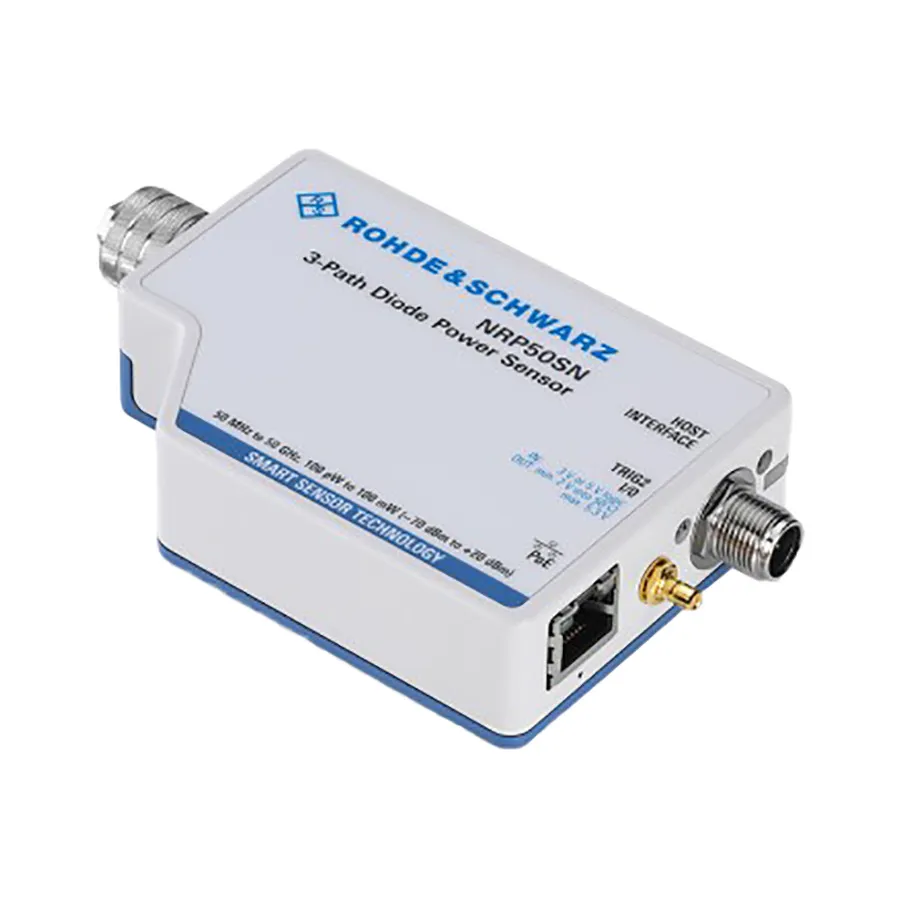

Rohde & Schwarz NRP50SN 3-Path Diode Power Sensor
Rohde & Schwarz NRP50SN датчик потужності з трьома діодними трактами
Rohde & Schwarz NRP50SN three-path diode power sensor with LAN/USB connectivity for 50 MHz to 50 GHz, 100 pW to 100 mW range, 93 dB dynamic range.
Деталі продукту
| Модель | NRP50SN |
| Виробник | Rohde & Schwarz |
| Категорія | RF Power Sensors |
| Наявність | На замовлення |
Опис
Огляд
NRP50SN від Rohde & Schwarz — це датчик потужності з трьома діодними трактами, який вимірює середню RF потужність з високою точністю незалежно від типу модуляції. На відміну від звичайних багатотрактових детекторів, NRP50SN використовує три окремих діодних тракти, які перекриваються на 6 дБ, з кожним трактом, що вимірюється безперервно і одночасно. Запатентована архітектура перекриття усуває комутаційний гістерезис, затримки вимірювання та диференціальну нелінійність, забезпечуючи виключну швидкість вимірювання та точність навіть при низьких рівнях сигналу. З підтримкою як LAN, так і USB, NRP50SN забезпечує гнучку інтеграцію в систему та можливість віддаленого моніторингу. З динамічним діапазоном 93 дБ та нижньою межею вимірювання –70 дБм, NRP50SN ідеально підходить для застосувань, що вимагають швидкого та точного вимірювання потужності з можливістю віддаленого моніторингу.
Основні характеристики
- Діапазон частот: 50 МГц до 50 ГГц
- Діапазон вимірювання: 100 пВ до 100 мВт
- Динамічний діапазон: 93 дБ з нижньою межею –70 дБм
- Архітектура з трьома діодними трактами та перекриваючими трактами на 6 дБ
- Підключення LAN та USB для гнучкого віддаленого моніторингу та управління
- Мінімізація невизначеності вимірювання завдяки повністю охарактеризованому дизайну датчика
- Висока швидкість вимірювання: 50,000 вимірів/с (безперервно) або 10,000 синхронізованих вимірів/с
- Інтелектуальна функція усереднення для оптимізованого часу вимірювання
- USBTMC інтерфейс для простої інтеграції в систему
- Вбудований порт синхронізації I/O
- Світлодіод статусу для індикації статусу датчика в реальному часі
- Знімні кабелі вимірювання для гнучкої роботи
- Розетка 2.4 мм (папа)
Застосування
- Вимірювання середної потужності модульованих RF сигналів
- Системи швидкого моніторингу та контролю потужності
- Віддалений моніторинг через LAN
- Характеристика та тестування RF систем
- Вимірювання цілісності та якості сигналу
- Виробничі тести та контроль якості
Комплектація
- LAN та USB інтерфейс кабелі
- Знімні кабелі вимірювання
- ПО R&S Power Viewer Plus
- ПО R&S NRPV virtual power meter
Характеристики
| Frequency Range | 50 MHz to 50 GHz |
| Type | Diode Power Sensor |
| Series | NRP Series |
| Alternate Product Number | 1419.0093.02 |
