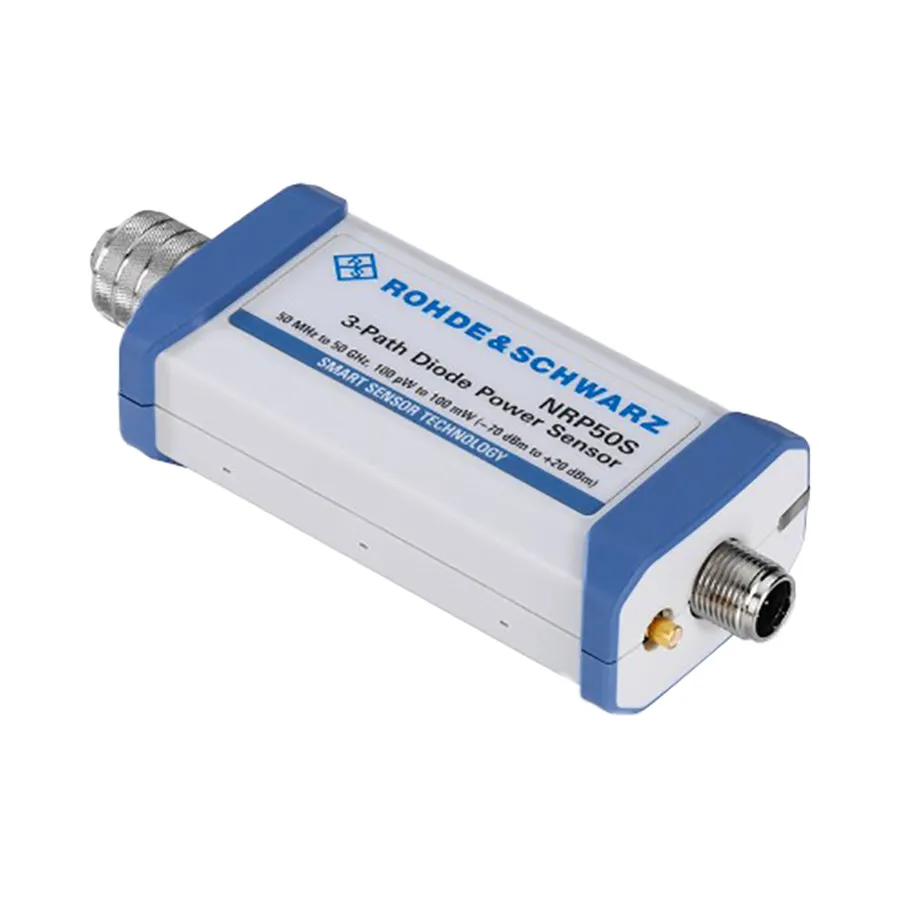

Rohde & Schwarz NRP50S 3-Path Diode Power Sensor

Огляд

NRP50S від Rohde & Schwarz — це датчик потужності з трьома діодними трактами, який вимірює середню RF потужність з високою точністю незалежно від типу модуляції. На відміну від звичайних багатотрактових детекторів, NRP50S використовує три окремих діодних тракти, які перекриваються на 6 дБ, з кожним трактом, що вимірюється безперервно і одночасно. Запатентована архітектура перекриття усуває комутаційний гістерезис, затримки вимірювання та диференціальну нелінійність, забезпечуючи виключну швидкість вимірювання та точність навіть при низьких рівнях сигналу. З динамічним діапазоном 93 дБ та нижньою межею вимірювання –70 дБм, NRP50S ідеально підходить для застосувань, що вимагають швидкого та точного вимірювання потужності.

Основні характеристики

• Діапазон частот: 50 МГц до 50 ГГц
• Діапазон вимірювання: 100 пВ до 100 мВт
• Динамічний діапазон: 93 дБ з нижньою межею –70 дБм
• Архітектура з трьома діодними трактами та перекриваючими трактами на 6 дБ
• Мінімізація невизначеності вимірювання завдяки повністю охарактеризованому дизайну датчика
• Висока швидкість вимірювання: 50,000 вимірів/с (безперервно) або 10,000 синхронізованих вимірів/с
• Інтелектуальна функція усереднення для оптимізованого часу вимірювання
• USBTMC інтерфейс для простої інтеграції в систему
• Вбудований порт синхронізації I/O
• Світлодіод статусу для індикації статусу датчика в реальному часі
• Знімні кабелі вимірювання для гнучкої роботи
• Розетка 2.4 мм (папа)

Застосування

• Вимірювання середної потужності модульованих RF сигналів
• Системи швидкого моніторингу та контролю потужності
• Характеристика та тестування RF систем
• Вимірювання цілісності та якості сигналу
• Виробничі тести та контроль якості

Комплектація

• USB інтерфейс кабель (NRP-ZKU)
• Знімні кабелі вимірювання
• ПО R&S Power Viewer Plus
• ПО R&S NRPV virtual power meter
