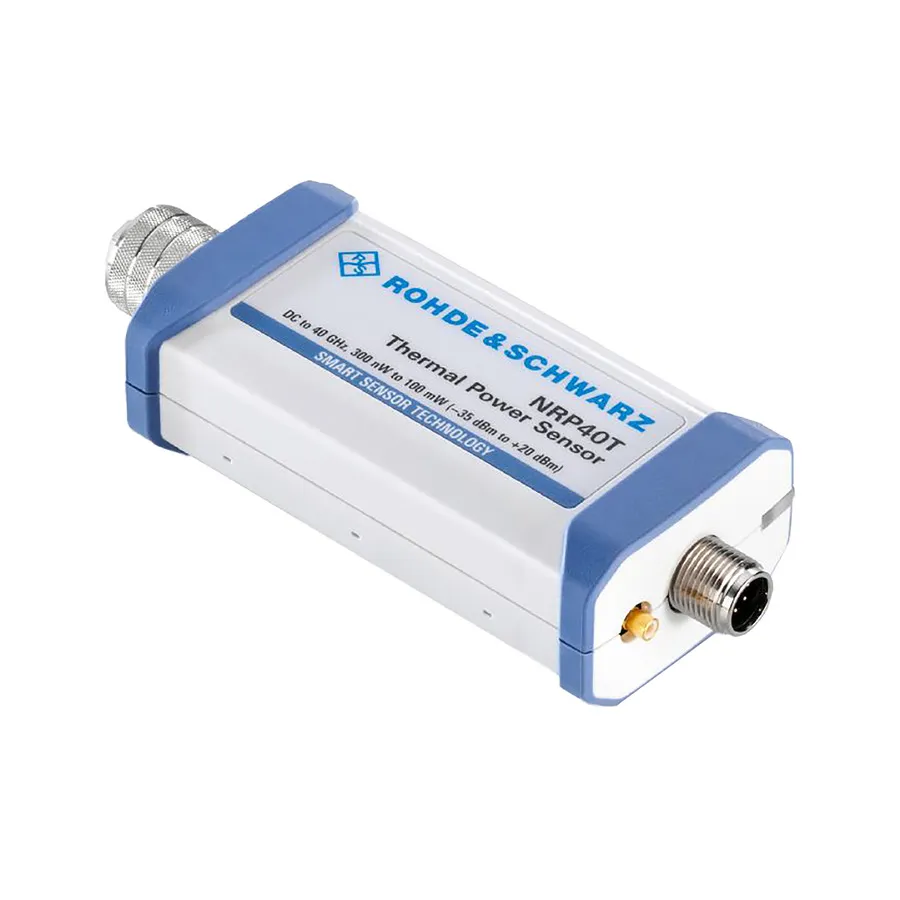

Rohde & Schwarz NRP40T Thermal Power Sensor

Огляд

Rohde & Schwarz NRP40T — це тепловий датчик потужності, розроблений для складних додатків вимірювання з високою точністю, де тип модуляції не повинен впливати на результати вимірювання. Теплові датчики особливо використовуються там, де необхідна найвища точність. NRP40T характеризується винятковою лінійністю 0,007 дБ (0,16%) і працює в три рази швидше, ніж порівняльні теплові датчики потужності, досягаючи понад 500 вимірювань на секунду в буферному режимі.

Складна комірка вимірювання мінімізує шум, зберігаючи імунітет до теплових впливів навколишнього середовища. Коли потужність зростає, комірка вимірювання швидко досягає стабільної температури. Коли потужність зменшується, надлишкове тепло надзвичайно швидко розсіюється, забезпечуючи швидкі та точні вимірювання у всьому діапазоні.

Основні характеристики

• Тепловий датчик потужності для найвищої точності вимірювання
• Діапазон частот: DC–40 ГГц
• Діапазон вимірювання потужності: 300 нВт–100 мВт
• Рівневий діапазон: –35 dBm–20 dBm
• Винятковість лінійність: 0,007 дБ (0,16%) до 67 ГГц
• Швидкість вимірювання: понад 500 вимірювань/с у буферному режимі
• Доступні синхронізовані вимірювання
• Відмінне узгодження імпедансу для мінімізації втрат відбиття
• Складна конструкція коаксіального розʼєму з кульковим підшипником
• Тест внутрішньої калібрування для перевірки та валідації
• Можливість USB-інтерфейсу

Застосування

• Еталонні вимірювання та додатки в лабораторіях калібрування
• Відносне вимірювання потужності у РЧ та мікрохвильовому діапазонах
• Високоточна характеризація потужності, незалежна від типу модуляції
• Тестування та валідація системи, де точність критична
