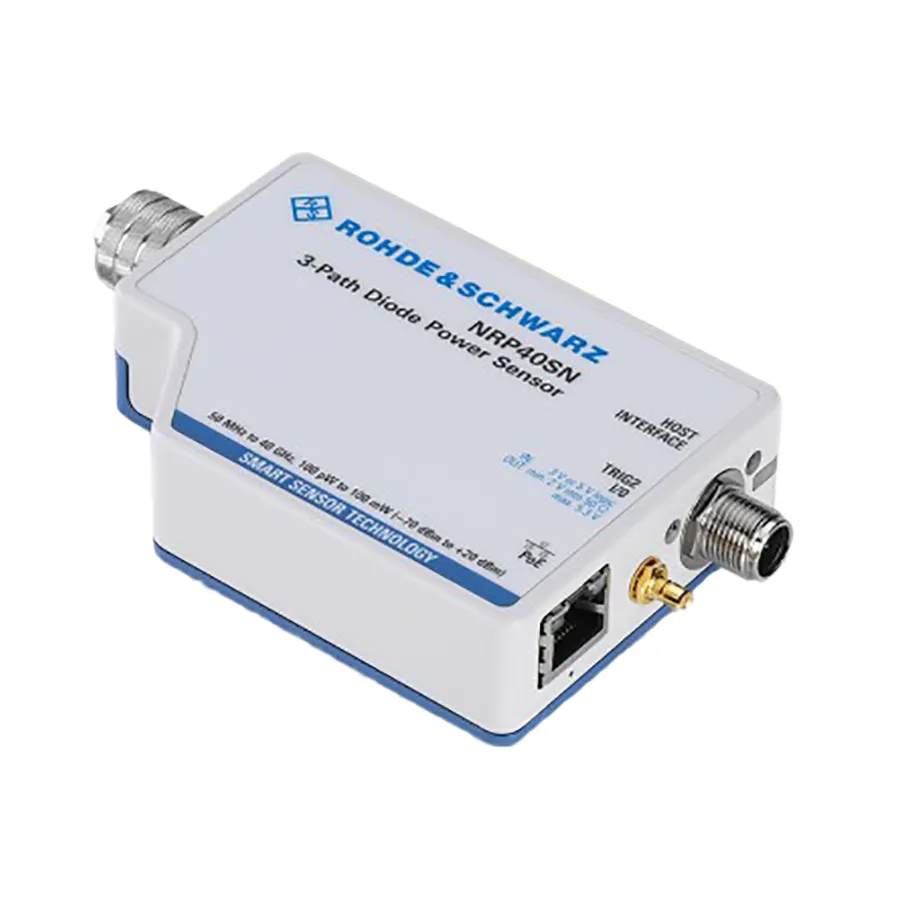

Rohde & Schwarz NRP40SN Three-Path Diode LAN Power Sensor
Rohde & Schwarz NRP40SN трьохканальний діодний датчик потужності з LAN
Rohde & Schwarz NRP40SN is a three-path diode power sensor with USB and LAN connectivity, 93 dB dynamic range, 100 pW to 100 mW range, 50 MHz to 40 GHz.
Деталі продукту
| Модель | NRP40SN |
| Виробник | Rohde & Schwarz |
| Категорія | RF Power Sensors |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz NRP40SN — це трьохканальний діодний датчик потужності, розроблений для універсальних додатків вимірювання потужності у РЧ та мікрохвильовому діапазонах з USB та LAN-підтримкою. Він забезпечує динамічний діапазон до 93 дБ з відмінною нижньою межею вимірювання –70 dBm, пропонуючи точність вимірювання, порівняльну з тепловими датчиками потужності, але з істотно вищою швидкістю та чутливістю.
Датчик використовує три окремі діодні канали, кожен працює в оптимальному діапазоні детектування. У результаті середня потужність може визначатися з високою точністю незалежно від типу модуляції. Результати вимірювання рідко залежать від завадоносних сигналів або гармонік. Сусідні діодні канали перекриваються на 6 дБ з безперервним одночасним вимірюванням усіх каналів, що забезпечує плавні переходи та усуває проблеми, такі як ефекти гістерезису та диференціальна нелінійність.
Основні характеристики
- Трьохканальний діодний датчик з динамічним діапазоном 93 дБ
- Діапазон частот: 50 МГц–40 ГГц
- Діапазон вимірювання потужності: 100 пВ–100 мВт
- Нижня межа вимірювання: –70 dBm
- Швидкість вимірювання: понад 50 000 показань/с
- Синхронізовані вимірювання: 10 000 вимірювань/с
- USB та LAN-підтримка для гнучкої інтеграції
- USBTMC для простої інтеграції в систему
- Вбудований вихід синхронізації та індикатор стану
- Повністю охарактеризований датчик потужності для мінімізації невизначеності вимірювання
- Інтелектуальна функція усереднення мінімізує час вимірювання
- Знімні кабелі для гнучкої роботи
- Гвинтове з'єднання запобігає випадковому ослабленню кабелю
Застосування
- Модуляційно-незалежне вимірювання потужності для будь-якого типу сигналу
- Вимірювання та моніторинг потужності у РЧ та мікрохвильовому діапазонах
- Характеризація та аналіз сигналів
- Тестування та валідація системи
- Віддалене вимірювання через LAN-підключення
Комплектація
- Знімні кабелі датчика для підключення до дисплейних пристроїв
- Кабель USB-інтерфейсу R&S®NRP-ZKU для підключення до портативного комп'ютера/ПК
- LAN-інтерфейс для віддаленої роботи
- Програмне забезпечення R&S®Power Viewer Plus
- Програмне забезпечення R&S®NRPV віртуальний вимірювач потужності
Характеристики
| Frequency Range | 50 MHz to 40 GHz |
| Type | Diode Power Sensor |
| Series | NRP Series |
| Alternate Product Number | 1419.0058.02 |
