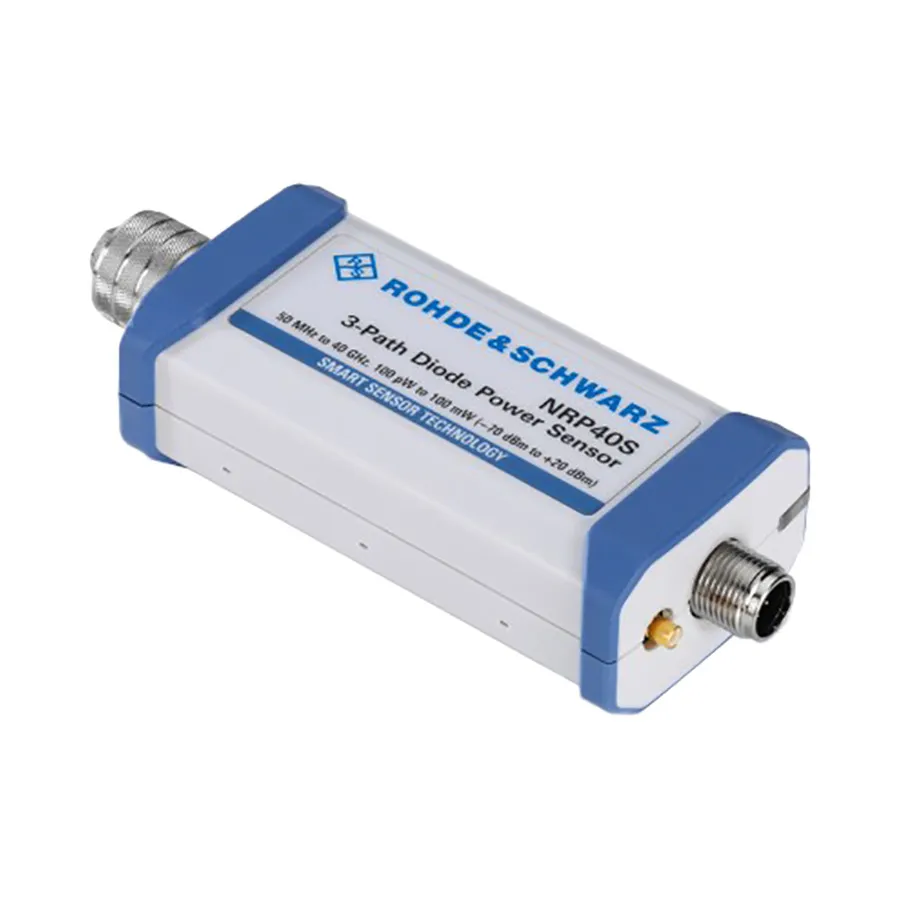

Rohde & Schwarz NRP40S Three-Path Diode Power Sensor
Rohde & Schwarz NRP40S трьохканальний діодний датчик потужності
Rohde & Schwarz NRP40S is a three-path diode power sensor with 93 dB dynamic range, measuring 100 pW to 100 mW across 50 MHz to 40 GHz.
Деталі продукту
| Модель | NRP40S |
| Виробник | Rohde & Schwarz |
| Категорія | RF Power Sensors |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz NRP40S — це трьохканальний діодний датчик потужності, розроблений для універсальних додатків вимірювання потужності у РЧ та мікрохвильовому діапазонах. Він забезпечує динамічний діапазон до 93 дБ з відмінною нижньою межею вимірювання –70 dBm, пропонуючи точність вимірювання, порівняльну з тепловими датчиками потужності, але з істотно вищою швидкістю та чутливістю.
Датчик використовує три окремі діодні канали, кожен працює в оптимальному діапазоні детектування. У результаті середня потужність може визначатися з високою точністю незалежно від типу модуляції. Результати вимірювання рідко залежать від завадоносних сигналів або гармонік. Сусідні діодні канали перекриваються на 6 дБ з безперервним одночасним вимірюванням усіх каналів, що забезпечує плавні переходи та усуває проблеми, такі як ефекти гістерезису та диференціальна нелінійність.
Основні характеристики
- Трьохканальний діодний датчик з динамічним діапазоном 93 дБ
- Діапазон частот: 50 МГц–40 ГГц
- Діапазон вимірювання потужності: 100 пВ–100 мВт
- Нижня межа вимірювання: –70 dBm
- Швидкість вимірювання: понад 50 000 показань/с
- Синхронізовані вимірювання: 10 000 вимірювань/с
- USBTMC для простої інтеграції в систему
- Вбудований вихід синхронізації та індикатор стану
- Повністю охарактеризований датчик потужності для мінімізації невизначеності вимірювання
- Інтелектуальна функція усереднення мінімізує час вимірювання
- Знімні кабелі для гнучкої роботи
- Гвинтове з'єднання запобігає випадковому ослабленню кабелю
Застосування
- Модуляційно-незалежне вимірювання потужності для будь-якого типу сигналу
- Вимірювання та моніторинг потужності у РЧ та мікрохвильовому діапазонах
- Характеризація та аналіз сигналів
- Тестування та валідація системи
Комплектація
- Знімні кабелі датчика для підключення до дисплейних пристроїв
- Опціональний кабель USB-інтерфейсу R&S®NRP-ZKU для підключення до портативного комп'ютера/ПК
- Програмне забезпечення R&S®Power Viewer Plus (для USB-операцій)
- Програмне забезпечення R&S®NRPV віртуальний вимірювач потужності (для USB-операцій)
Характеристики
| Frequency Range | 50 MHz to 40 GHz |
| Type | Diode Power Sensor |
| Series | NRP Series |
| Alternate Product Number | 1419.0041.02 |
Запит ціни
