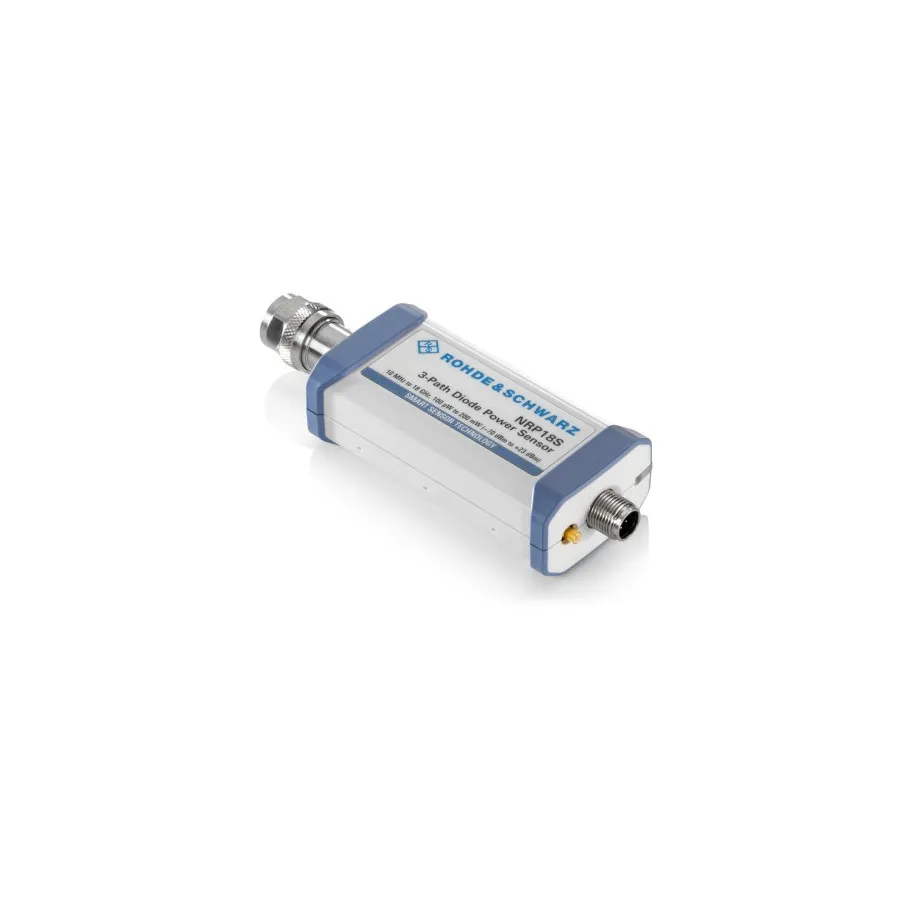

Rohde & Schwarz NRP18S/NRP-ZKU.03 Three Path Diode Power Sensor with USB Cable

Огляд

Rohde & Schwarz NRP18S — це трьохстежковий діодний датчик потужності для вимірювання потужності RF та мікрохвильових сигналів через USB у діапазоні від 10 MHz до 18 GHz. Датчик використовує три окремі діодні стежки для досягнення високоточного вимірювання середньої потужності незалежно від типу модуляції. З діапазоном вимірювання від 100 pW до 200 mW та динамічним діапазоном 93 dB, NRP18S усуває артефакти вимірювання від гармонік та сигналів, що перешкоджають. Цей пакет включає 1.5m USB інтерфейсний кабель NRP-ZKU.03.

Основні характеристики

• Трьохстежкова діодна архітектура з перекриттям 6 dB для плавних переходів
• Діапазон вимірювання: 100 pW to 200 mW
• Діапазон частот: 10 MHz to 18 GHz
• Динамічний діапазон 93 dB з нижньою межею вимірювання –70 dBm
• Повна характеризація для мінімізації невизначеності вимірювання
• USB з'єднання через USBTMC інтерфейс для прямої інтеграції з ПК
• Винятково висока швидкість вимірювання: 50 000 показань/s, 10 000 синхронізованих вимірювань/s
• Роз'єм Type N Male з відсунімними кабелями
• Розумна функція усереднення мінімізує час вимірювання
• Вбудований порт синхронізації для автоматизованої інтеграції системи
• Світлодіодний індикатор стану для швидкої перевірки стану датчика

Застосування

• Вимірювання потужності RF та мікрохвильового сигналу
• Перевірка потужності модульованого сигналу незалежно від форми хвилі
• Швидке виявлення перехідних процесів потужності
• Тестування антен та ліній передачі
• Аналіз мережи та перевірка компонентів

Комплектація

• USB інтерфейсний кабель Rohde & Schwarz NRP-ZKU.03 (1.5m)
